Staðsetning OBD-II tengis

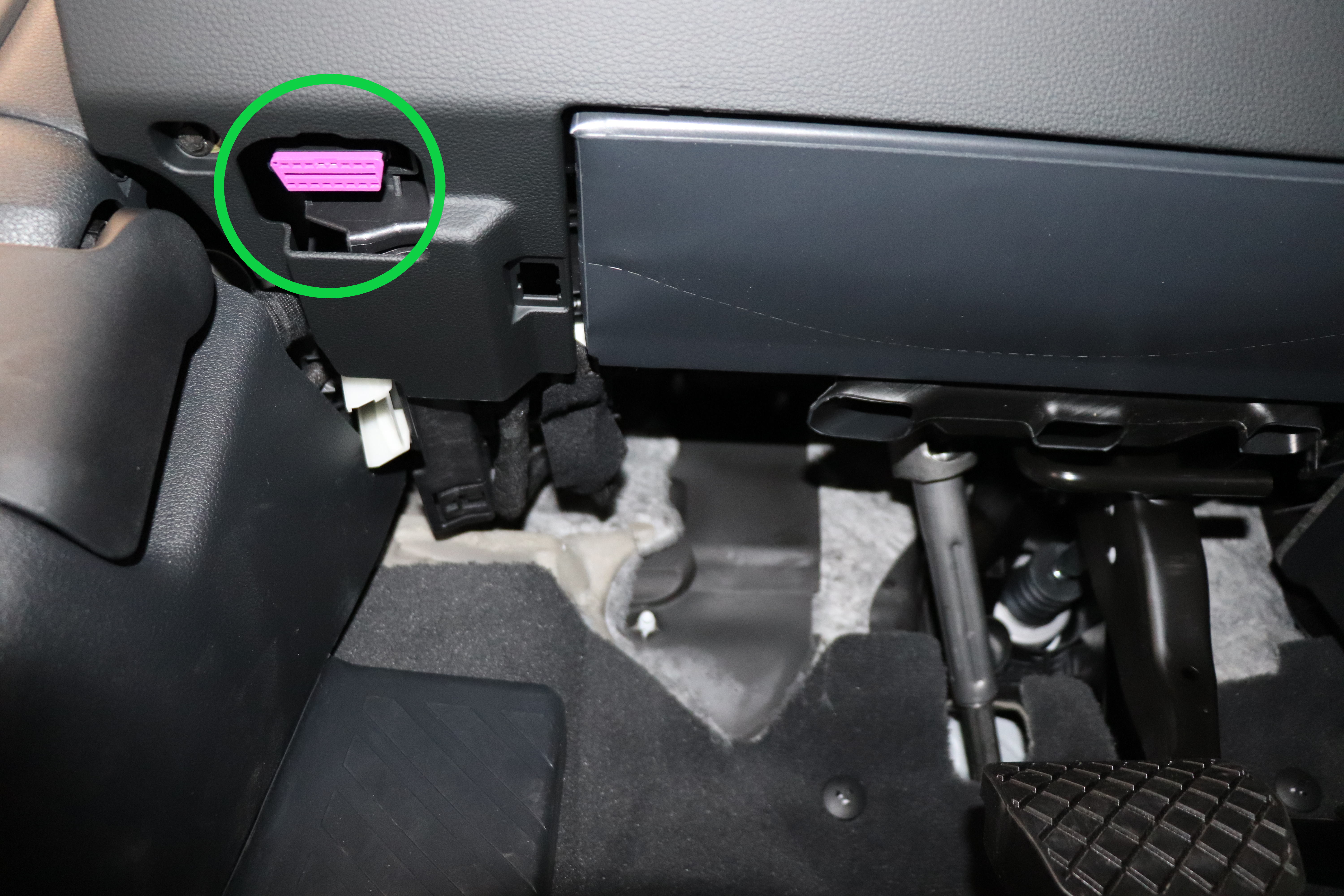

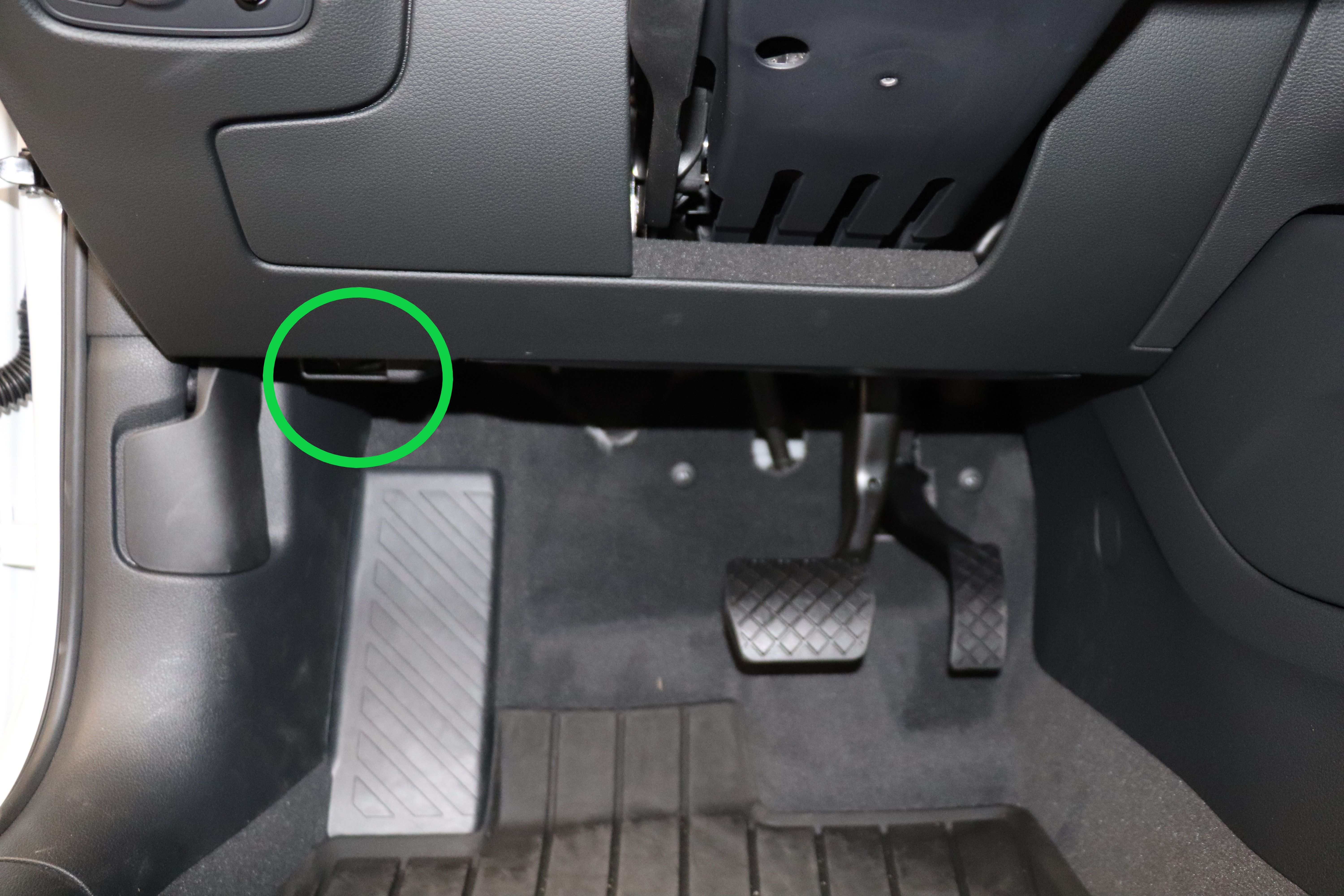

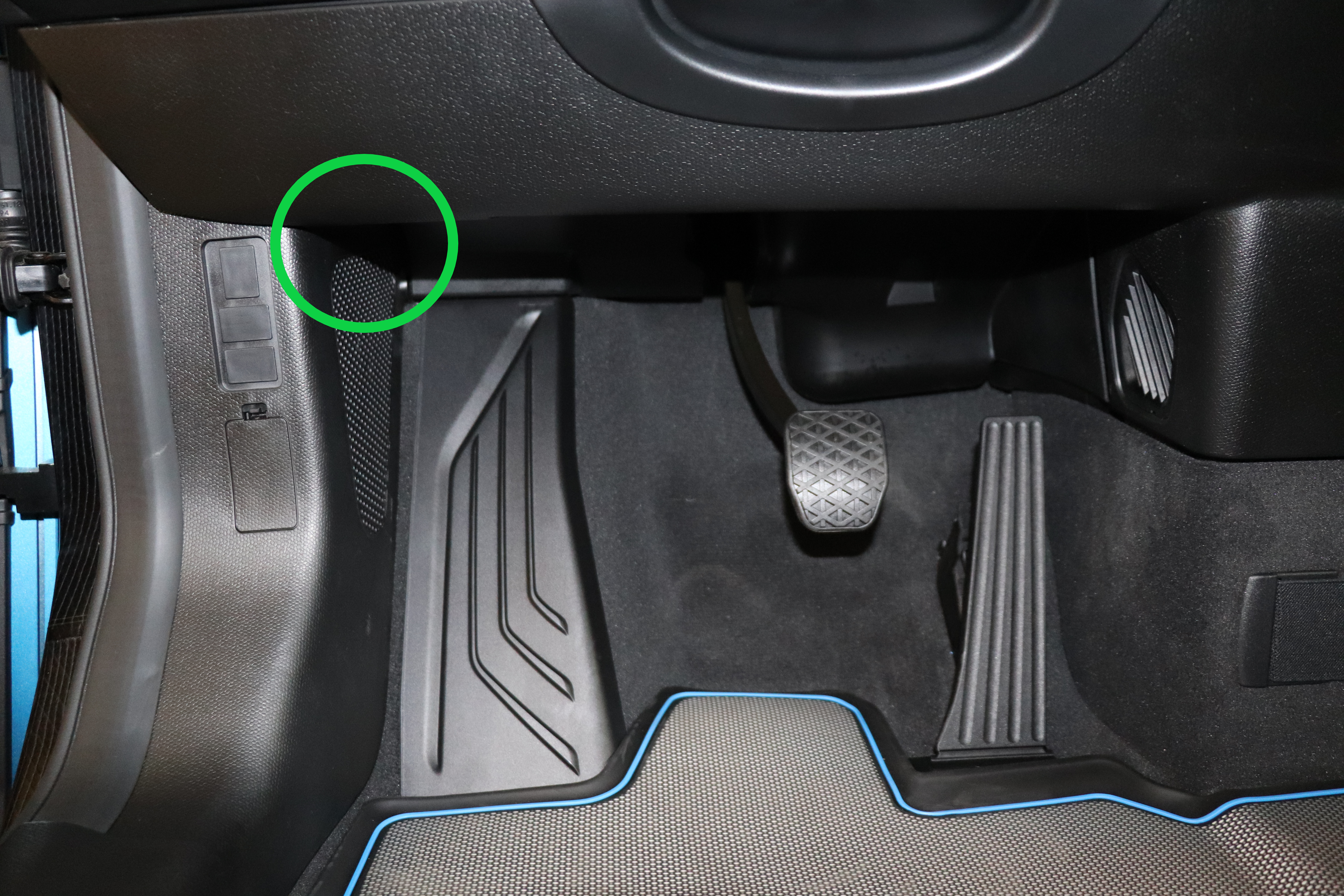

Audi A3 e-tron

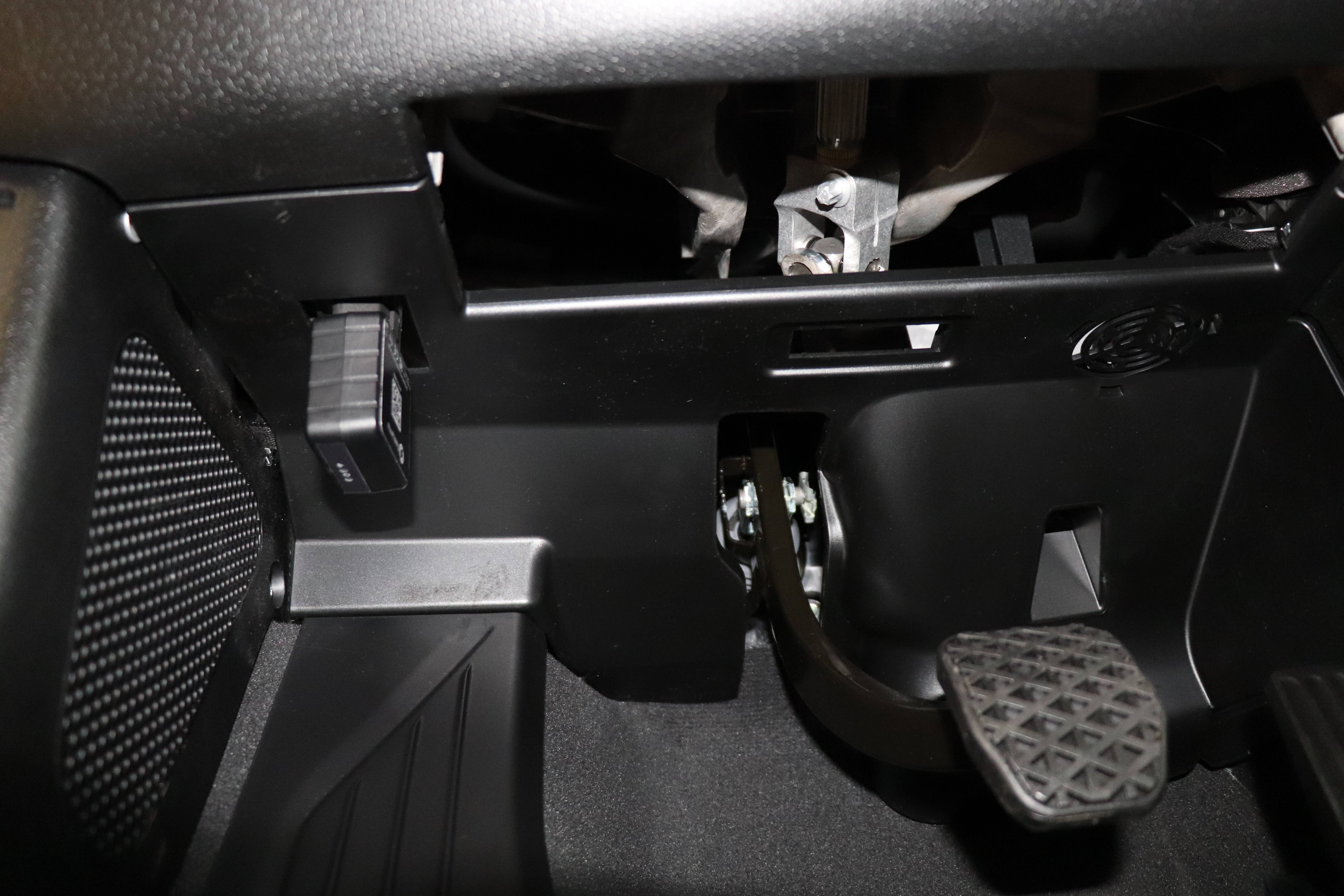

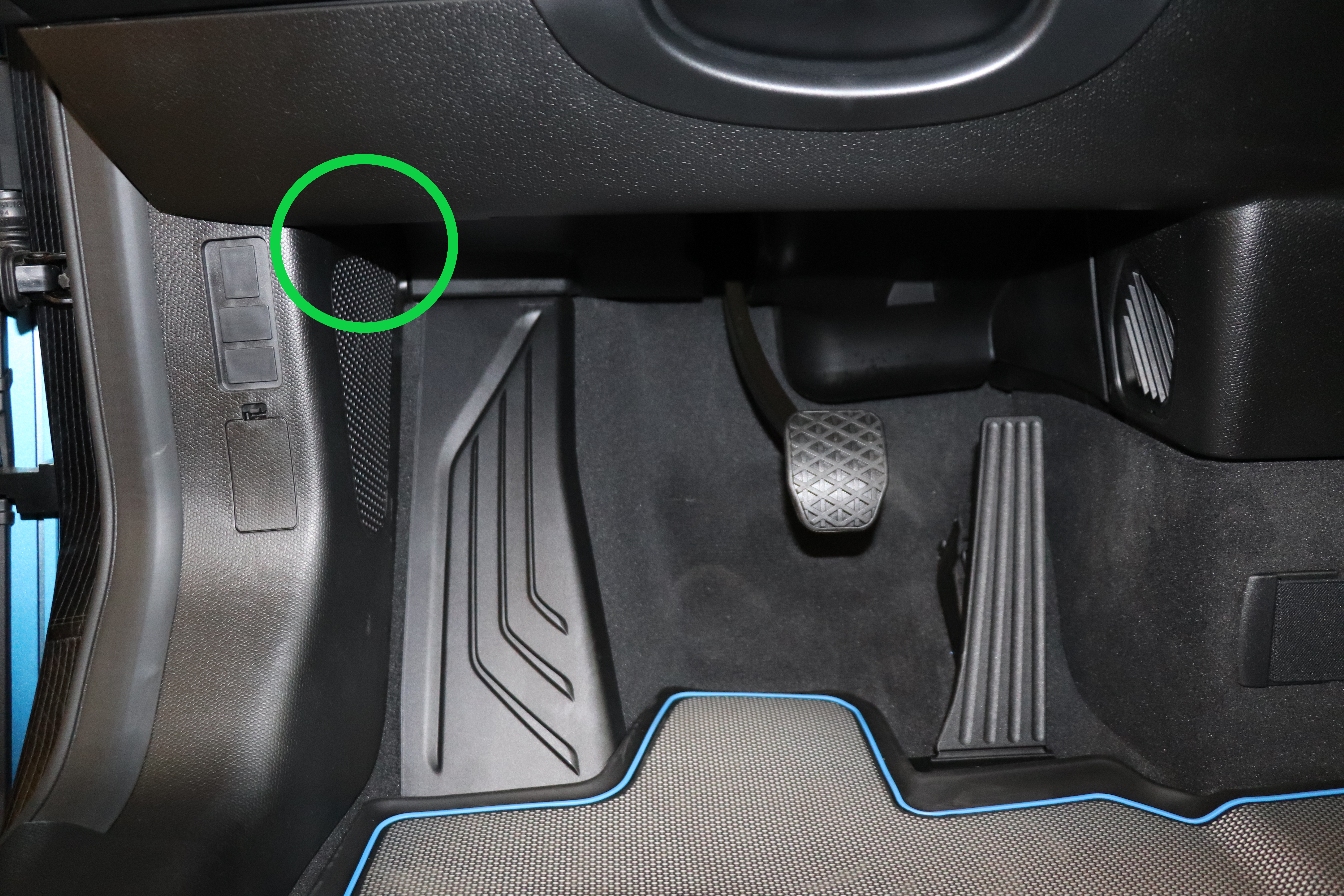

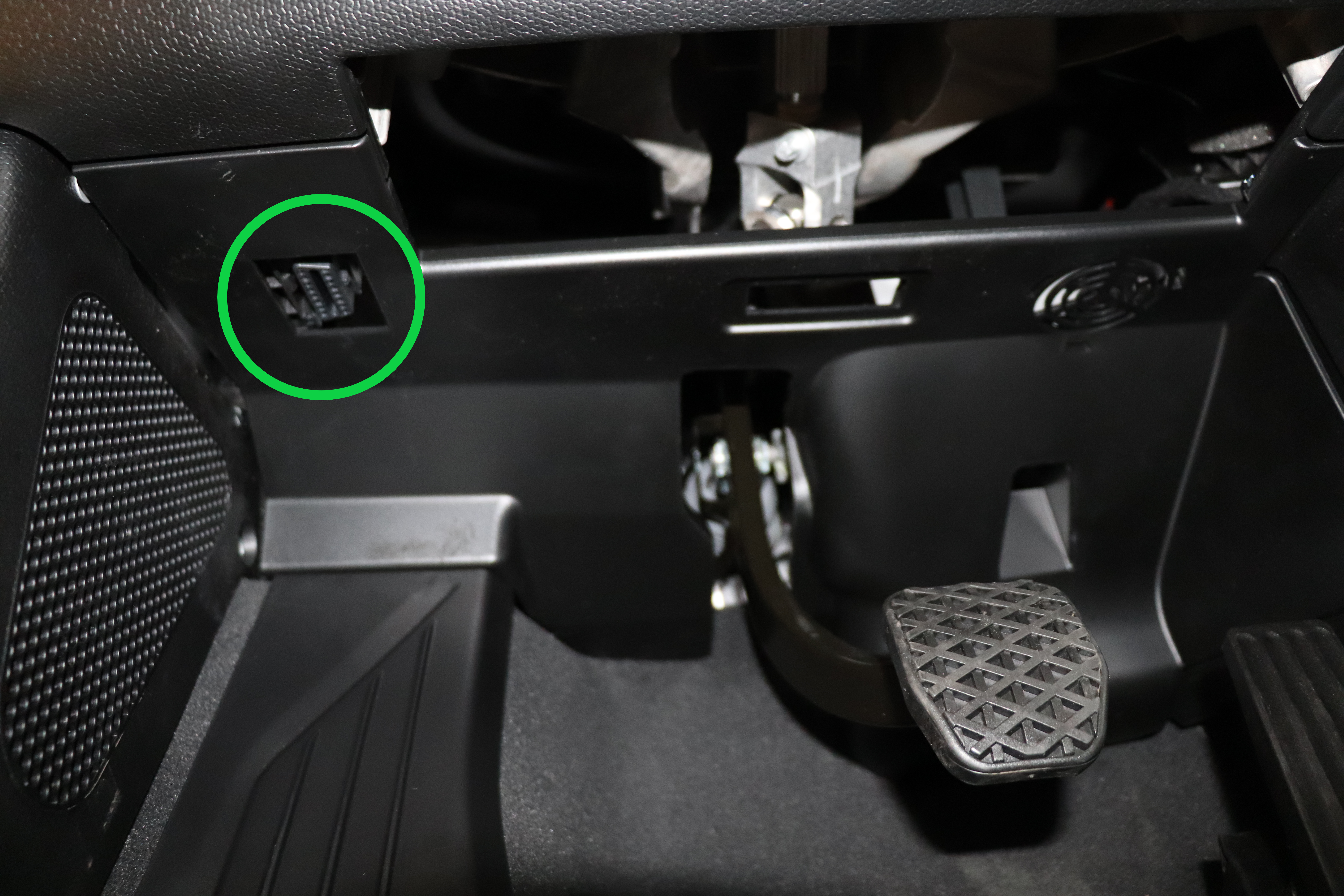

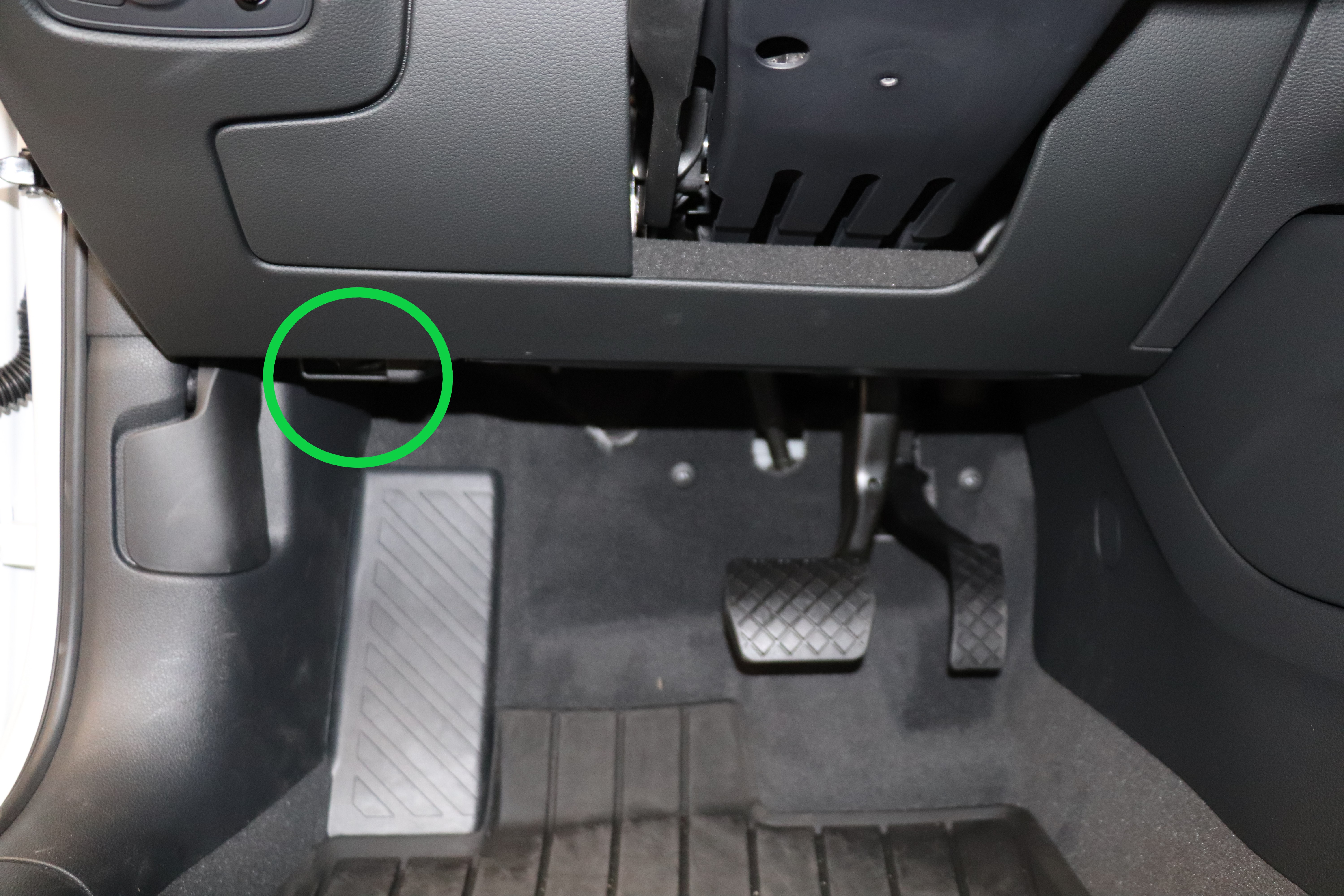

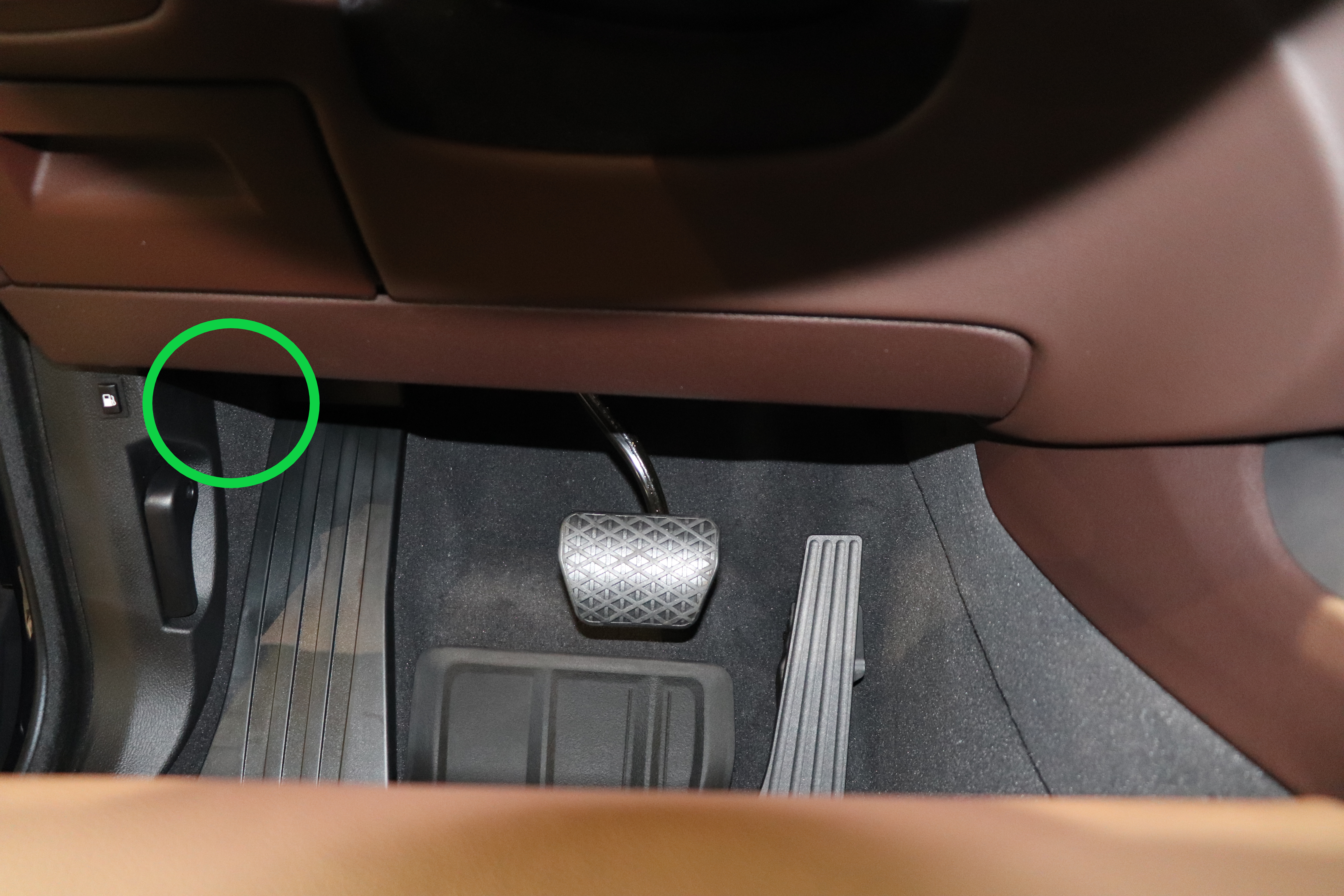

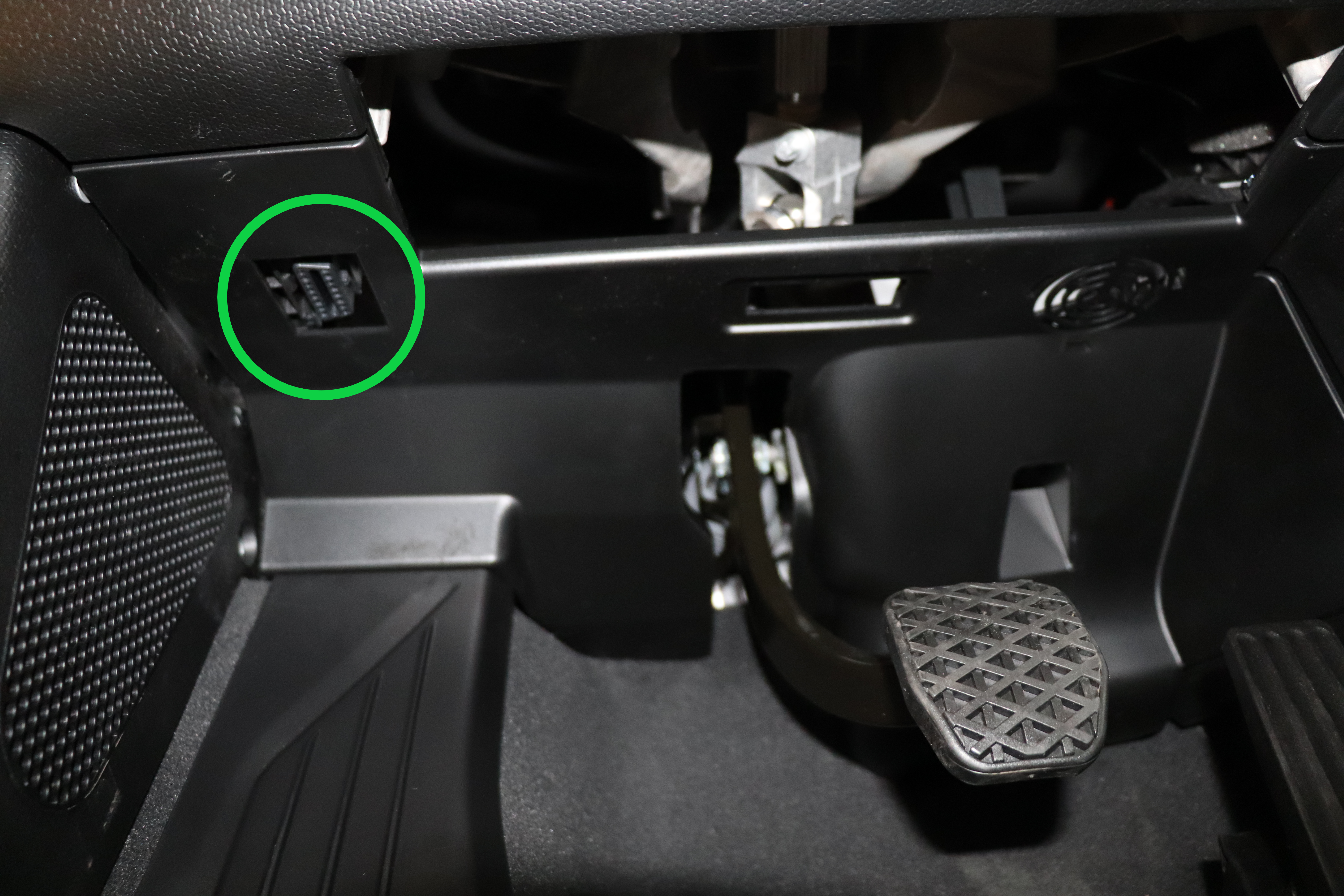

BMW i3

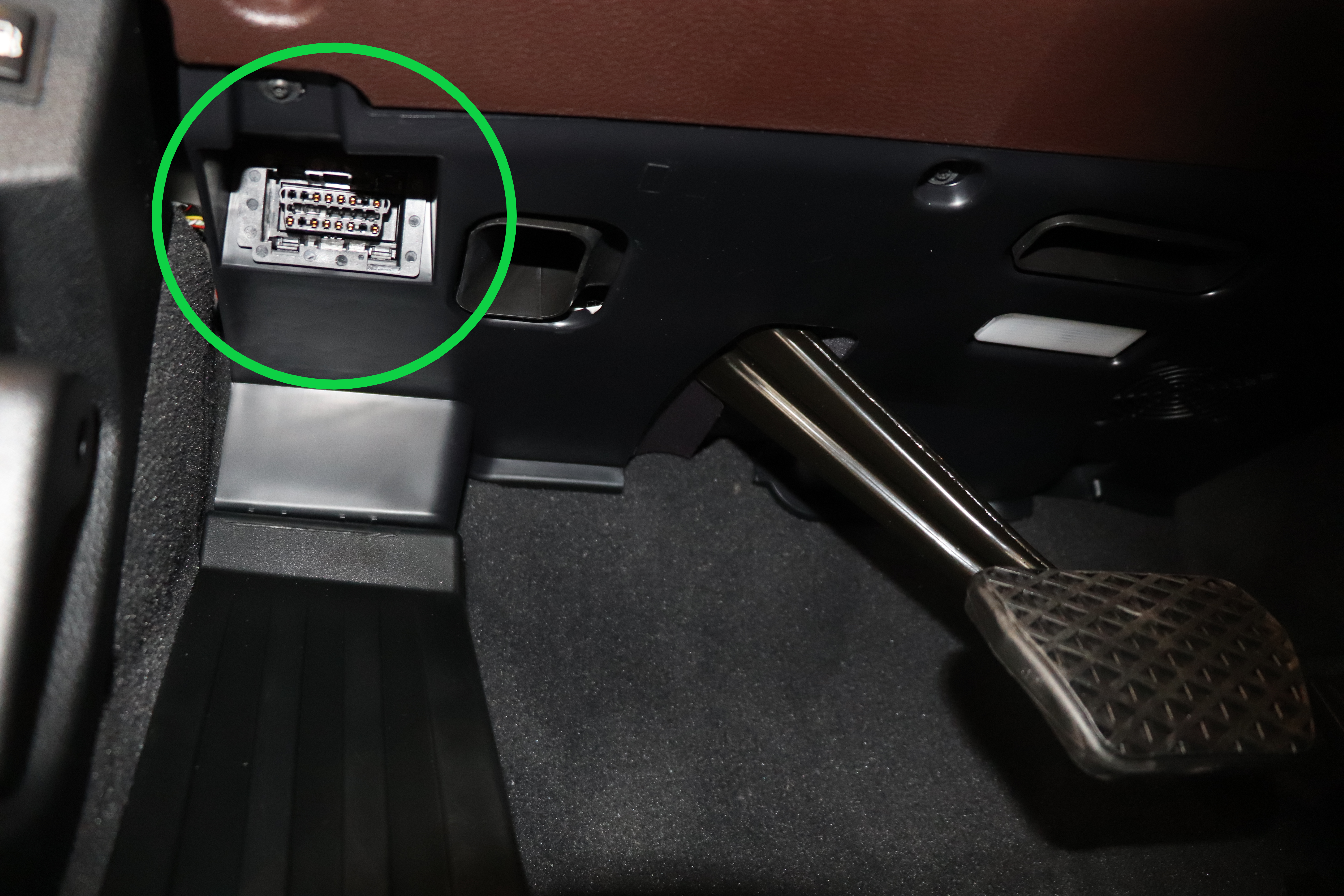

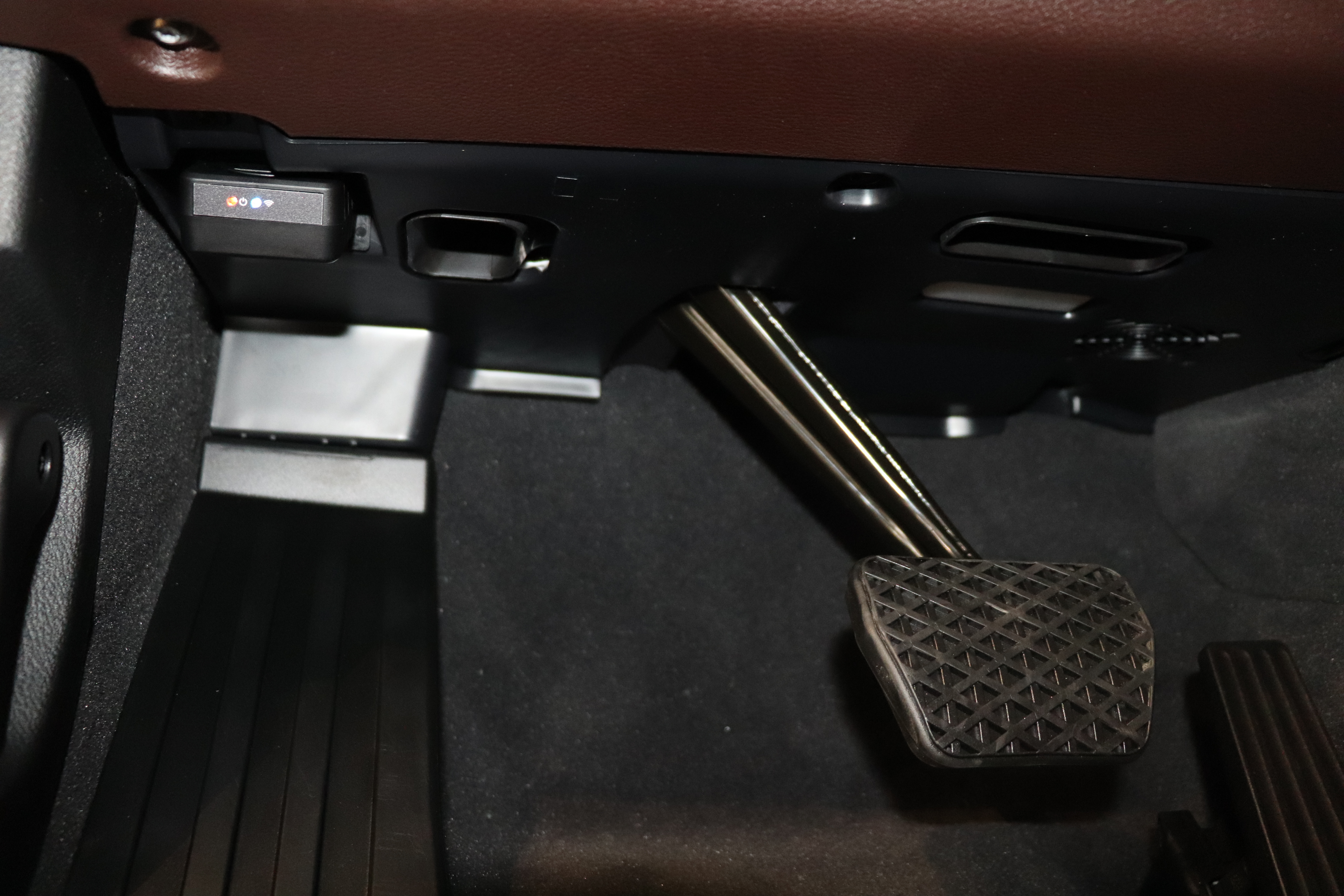

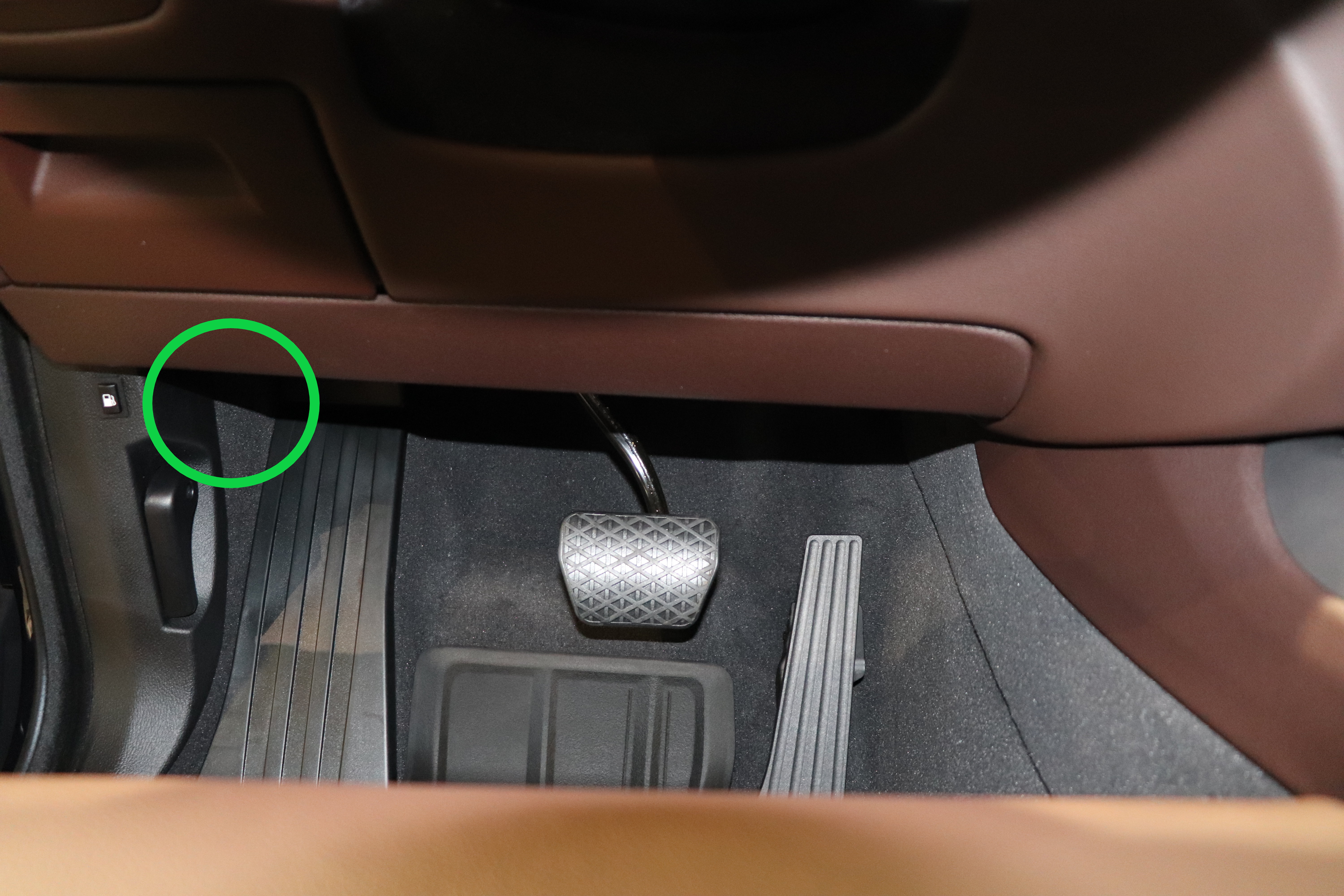

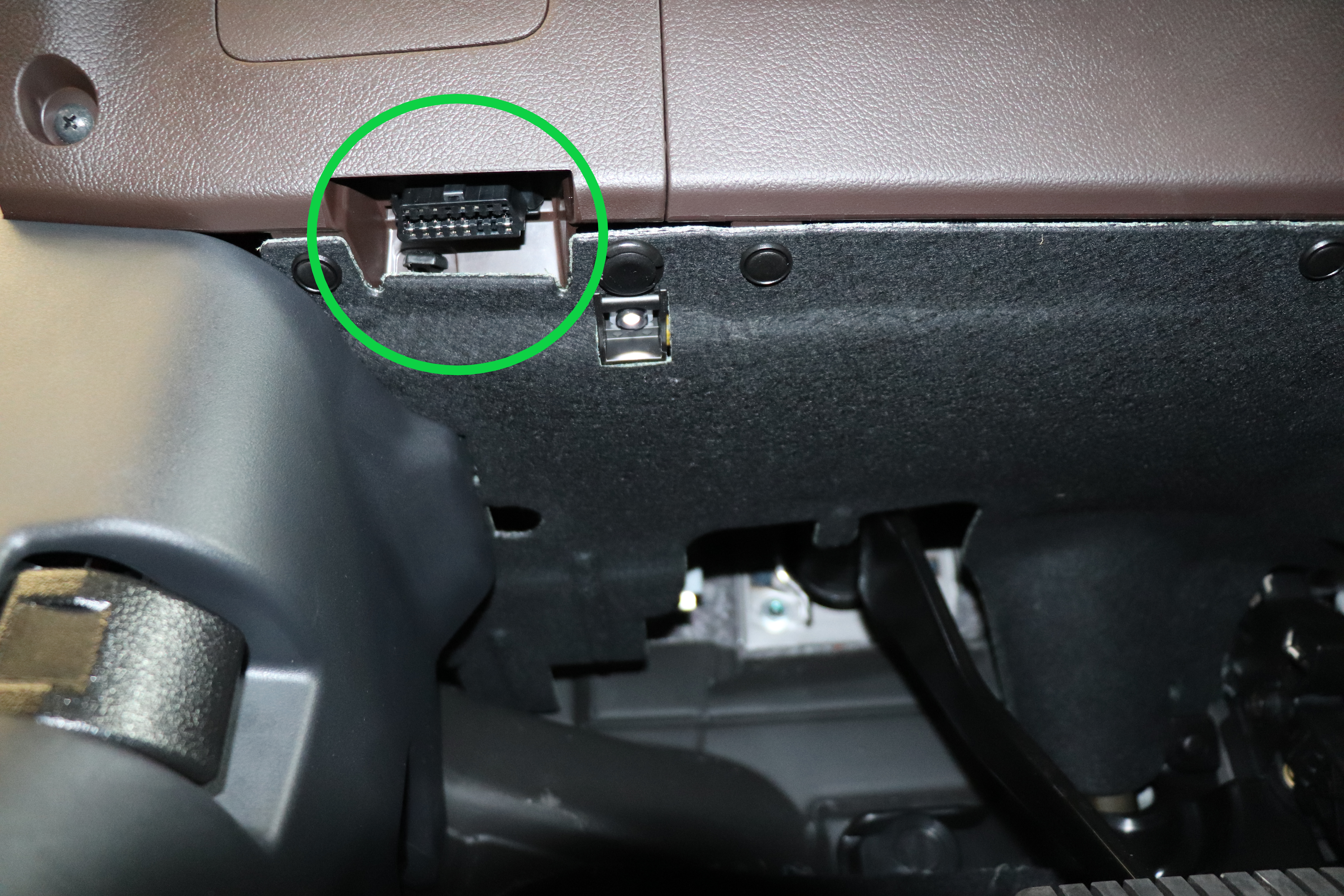

BMW X5 40e

Chevrolet Volt

Hægt er að sjá myndir af staðsetningu OBD-II tengis á eftirfarandi tengli:
Staðsetning OBD-II tengis

Ford Focus Electric

Hægt er að sjá myndir af staðsetningu OBD-II tengis á eftirfarandi tengli:
Staðsetning OBD-II tengis

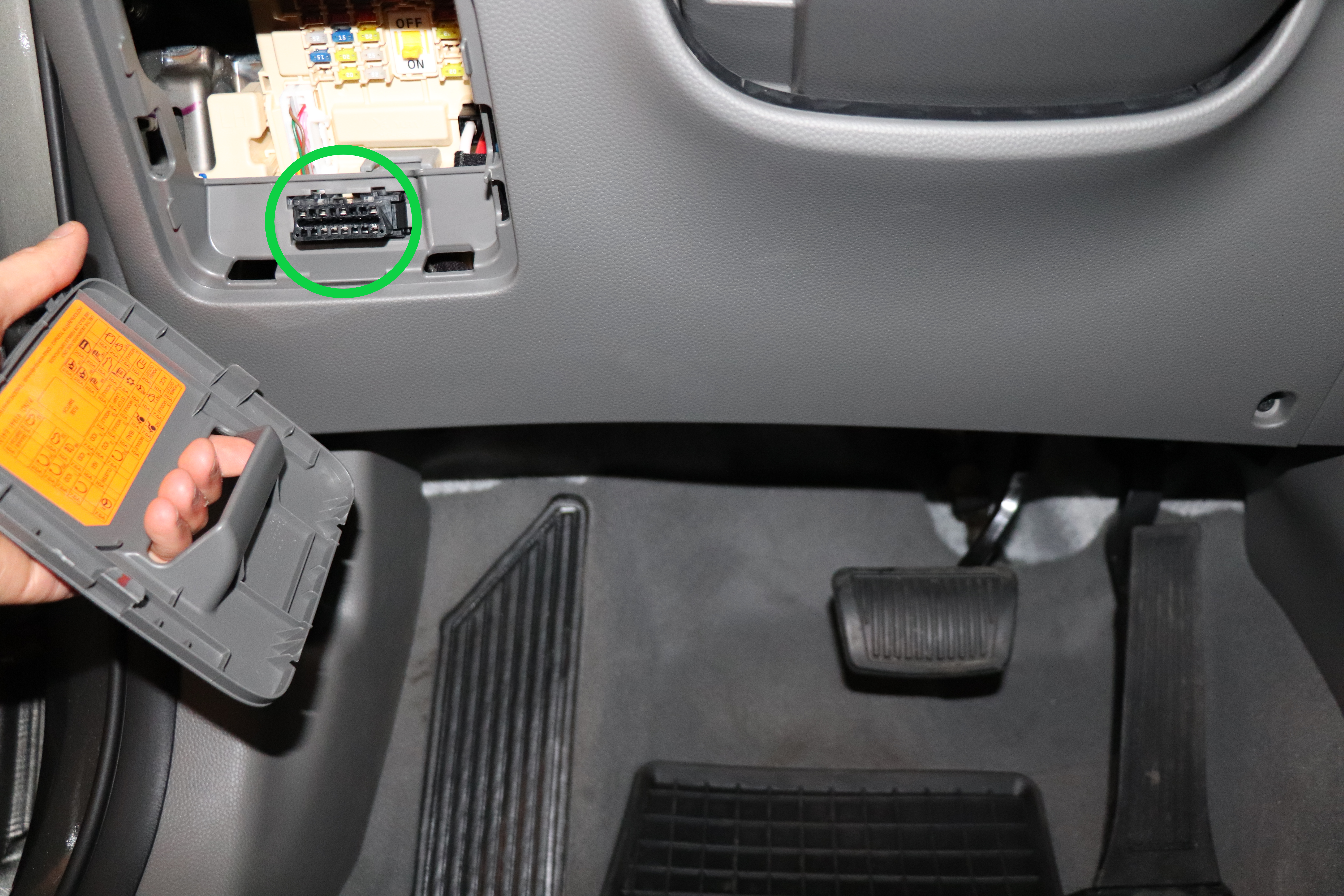

Hyundai Ioniq

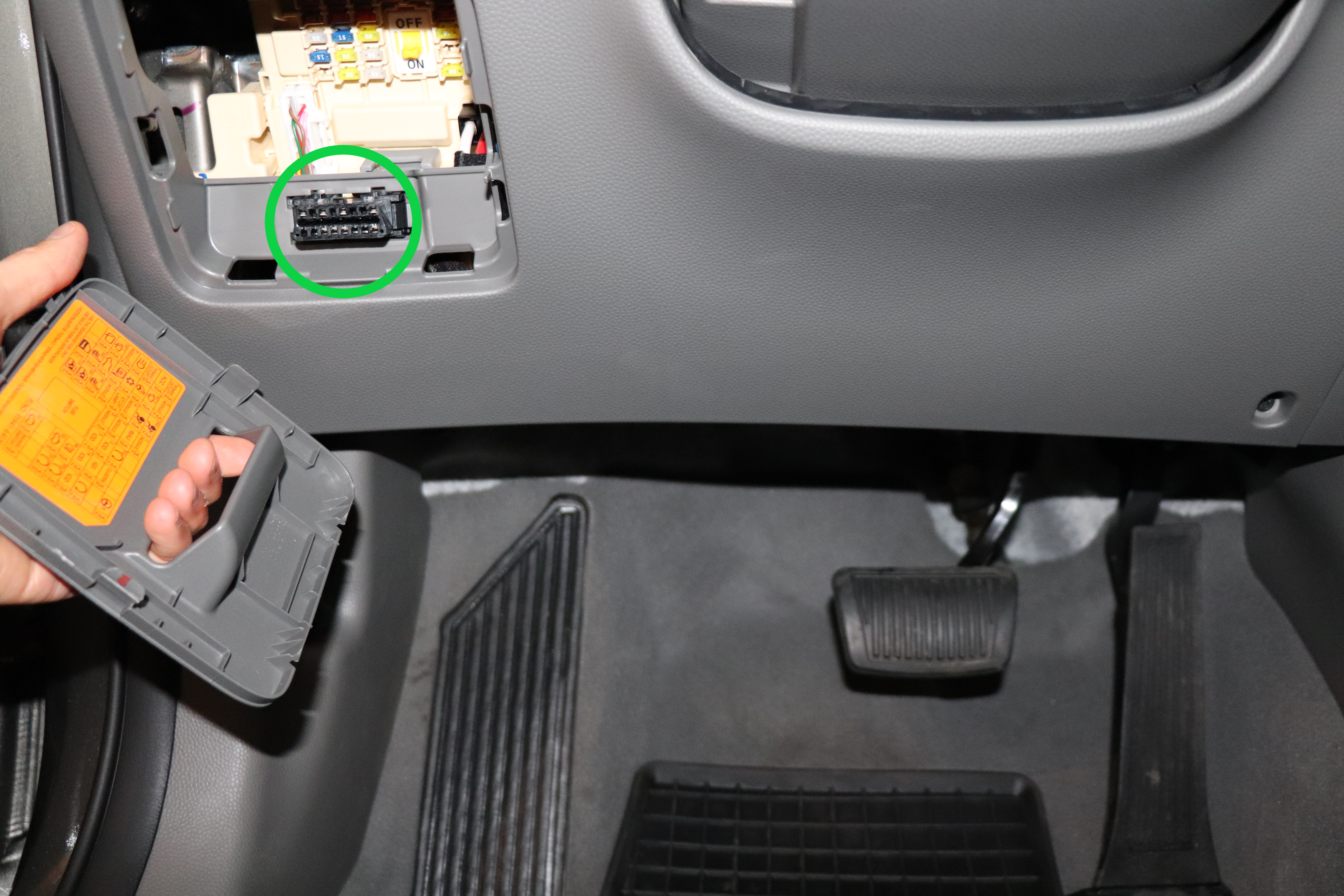

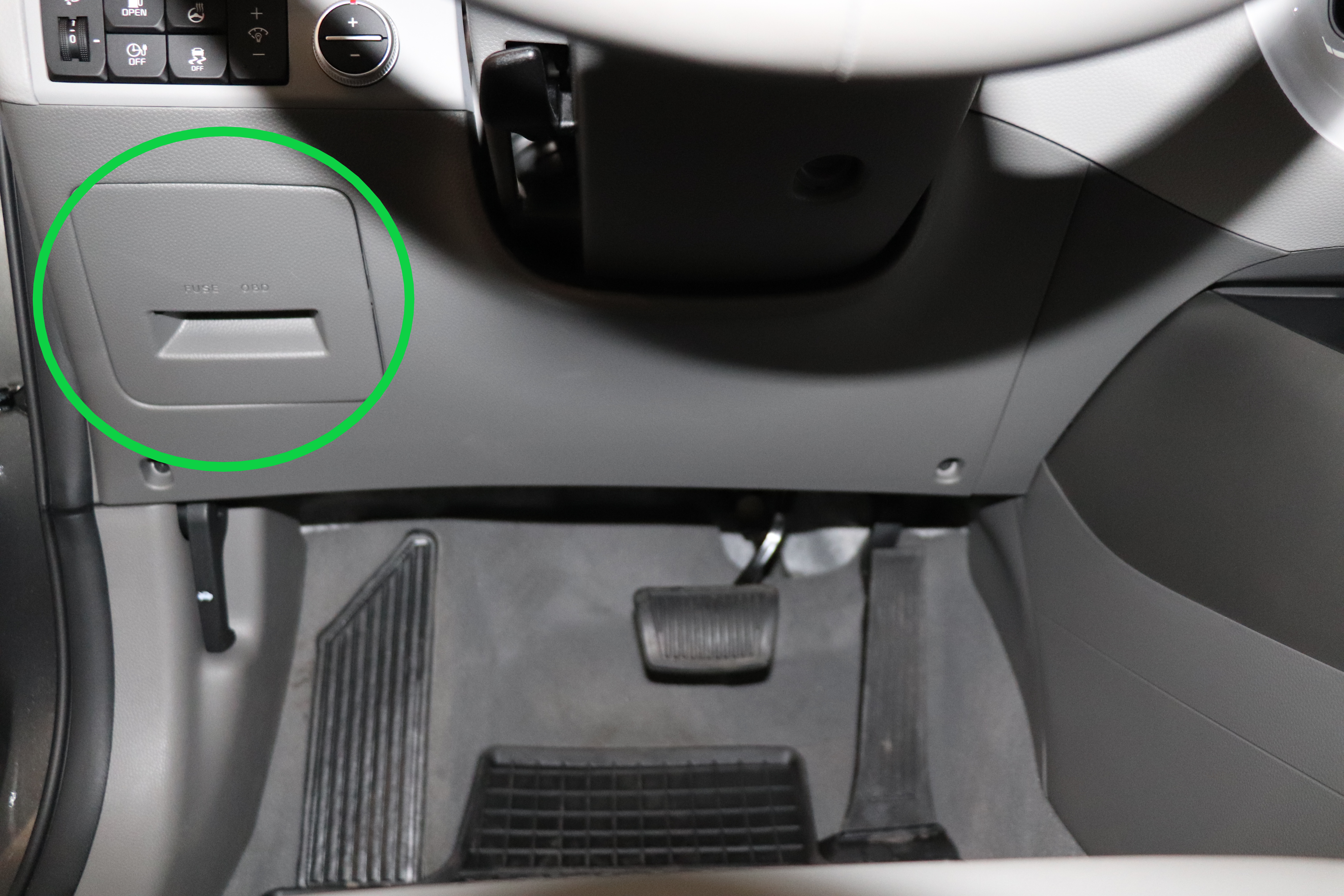

KIA Soul

Mercedes Benz B250e

Hægt er að sjá myndir af staðsetningu OBD-II tengis á eftirfarandi tengli: Staðstetning OBD-II tengis

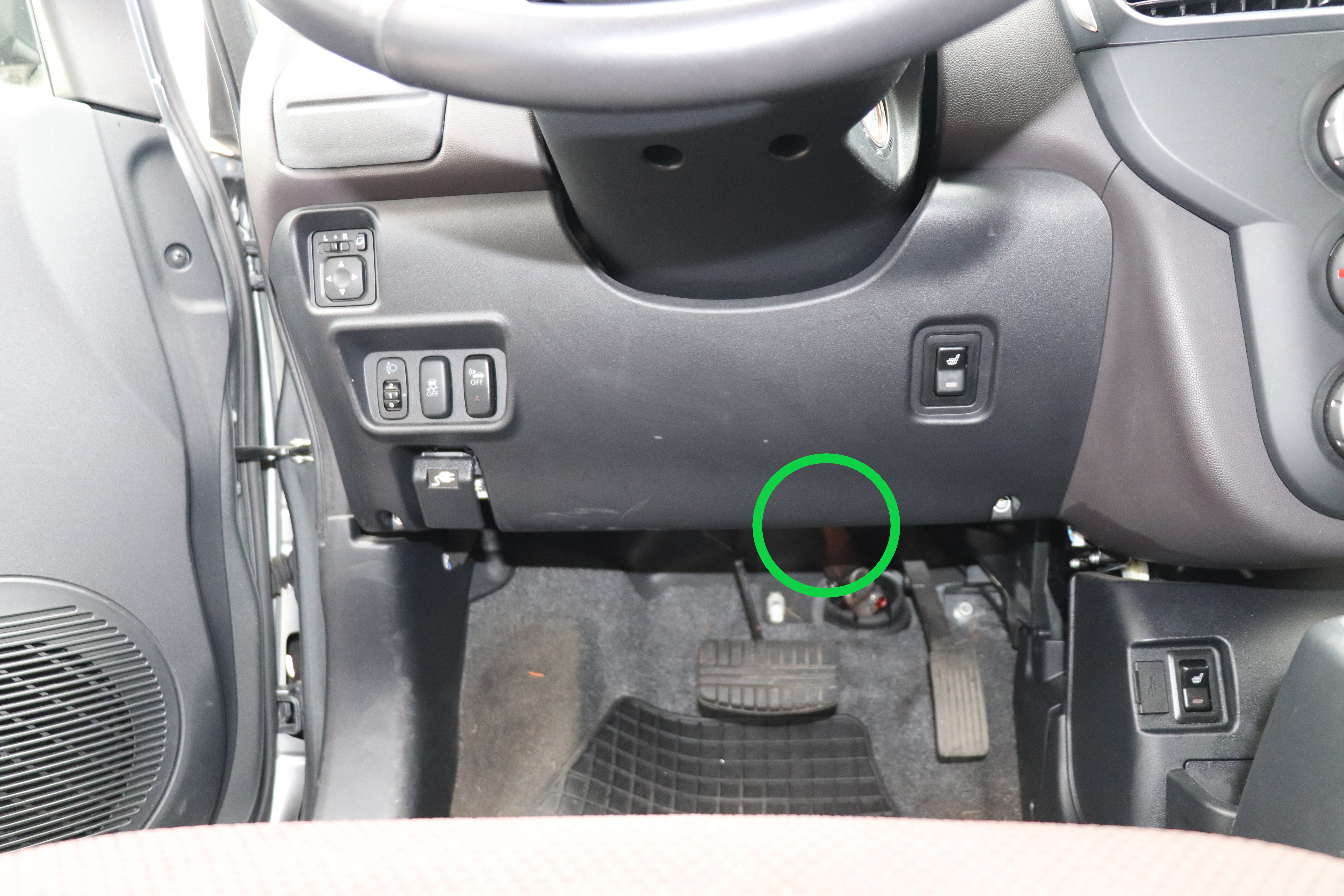

Mitsubishi I-Miev

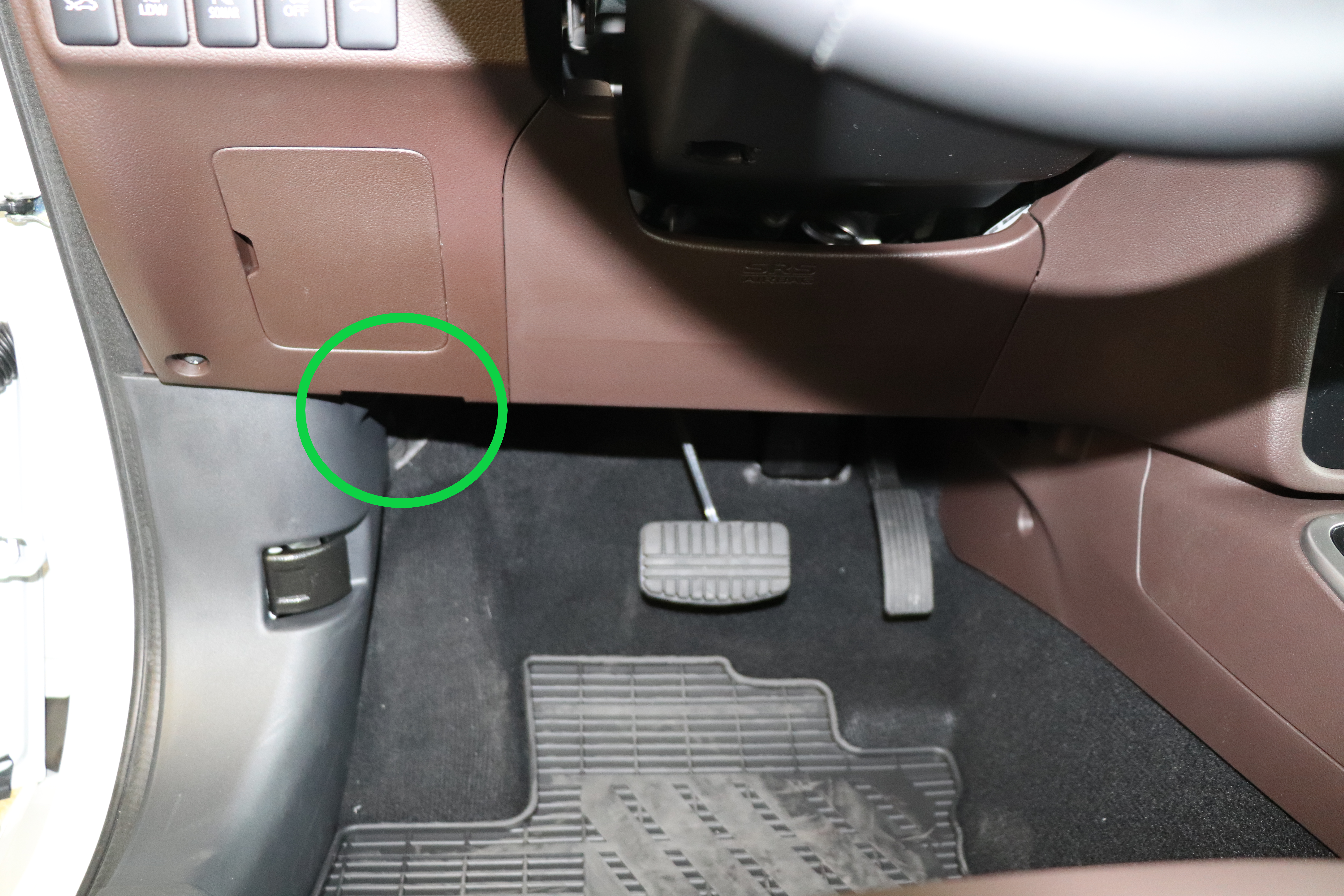

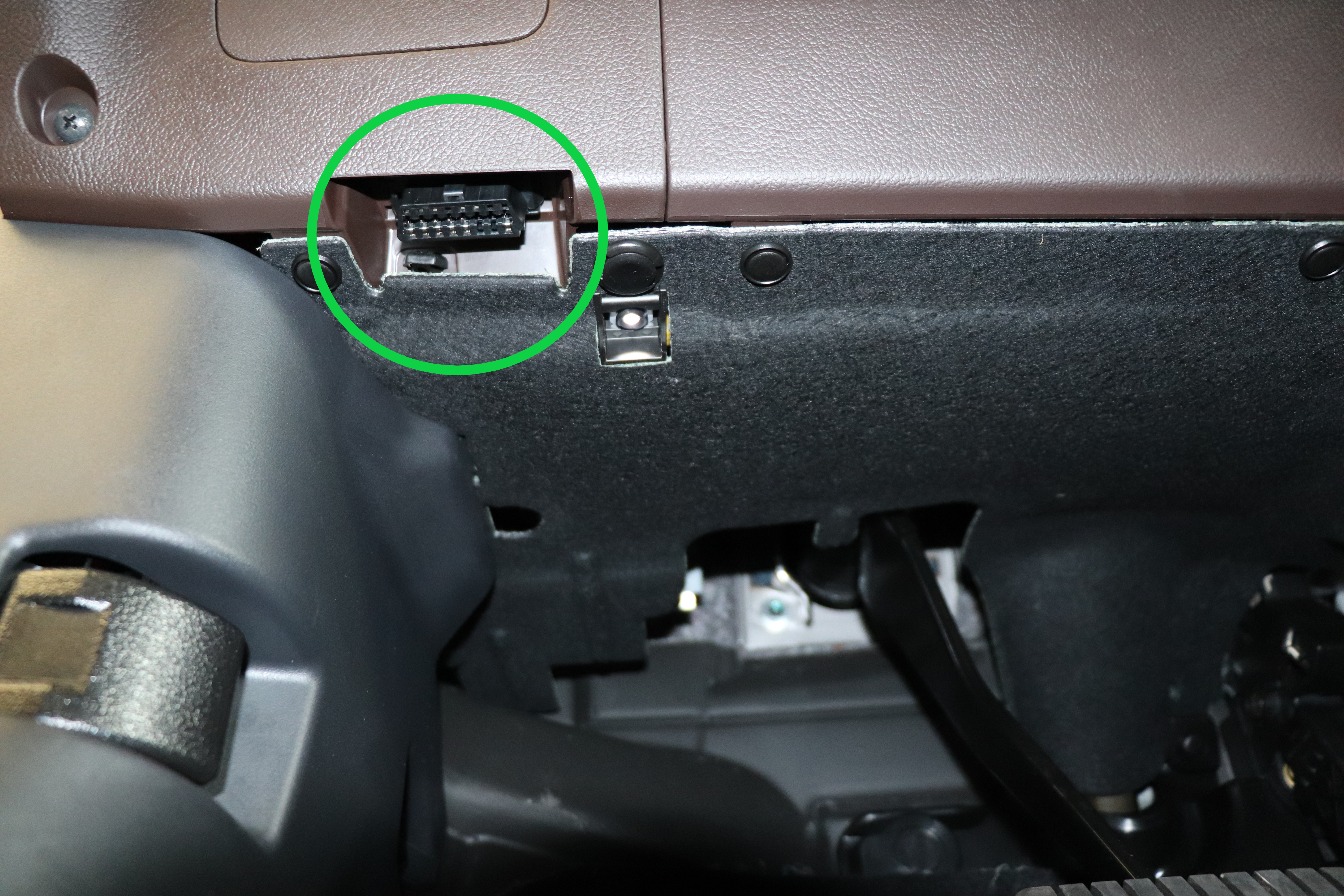

Mitsubishi Outlander PHEV

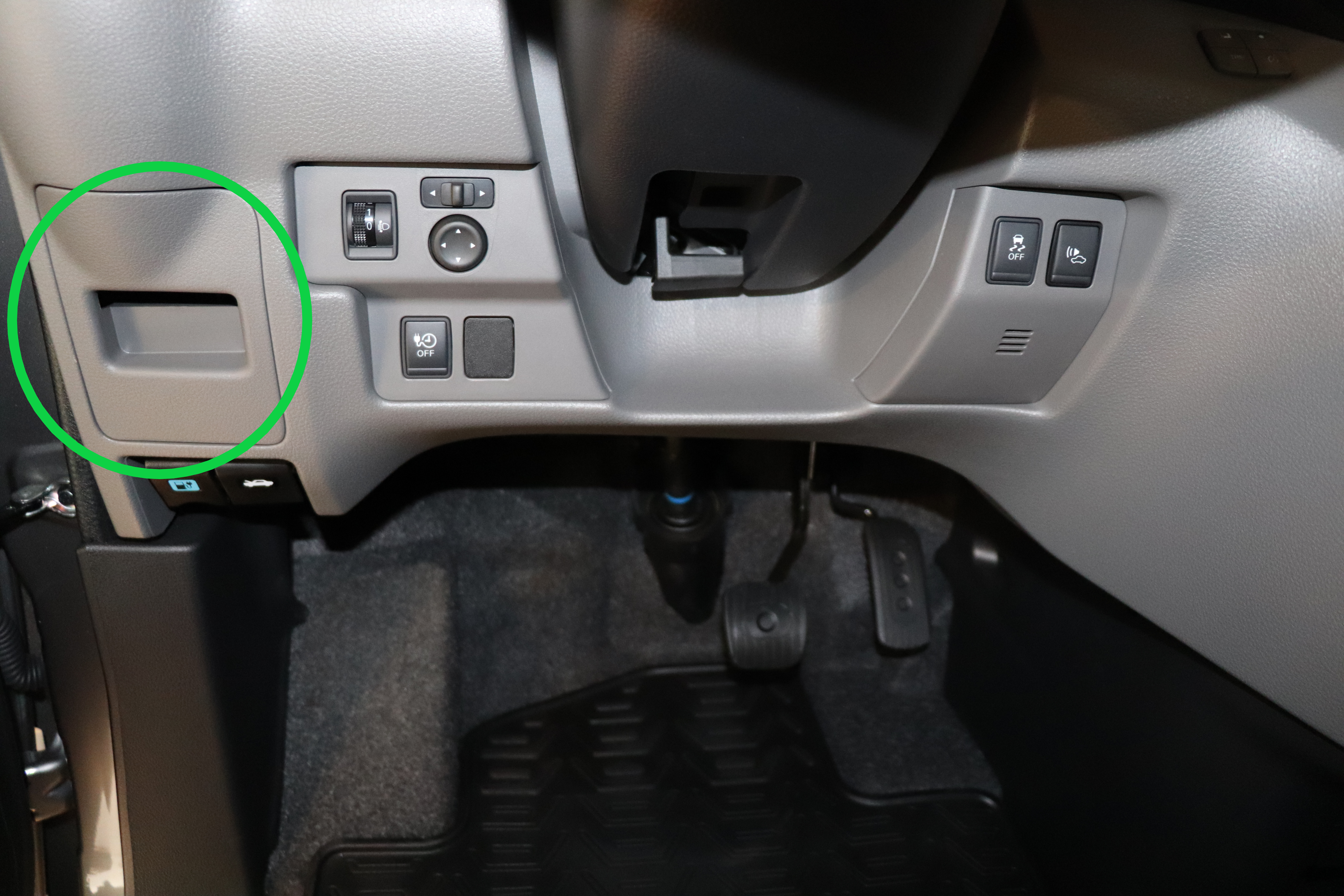

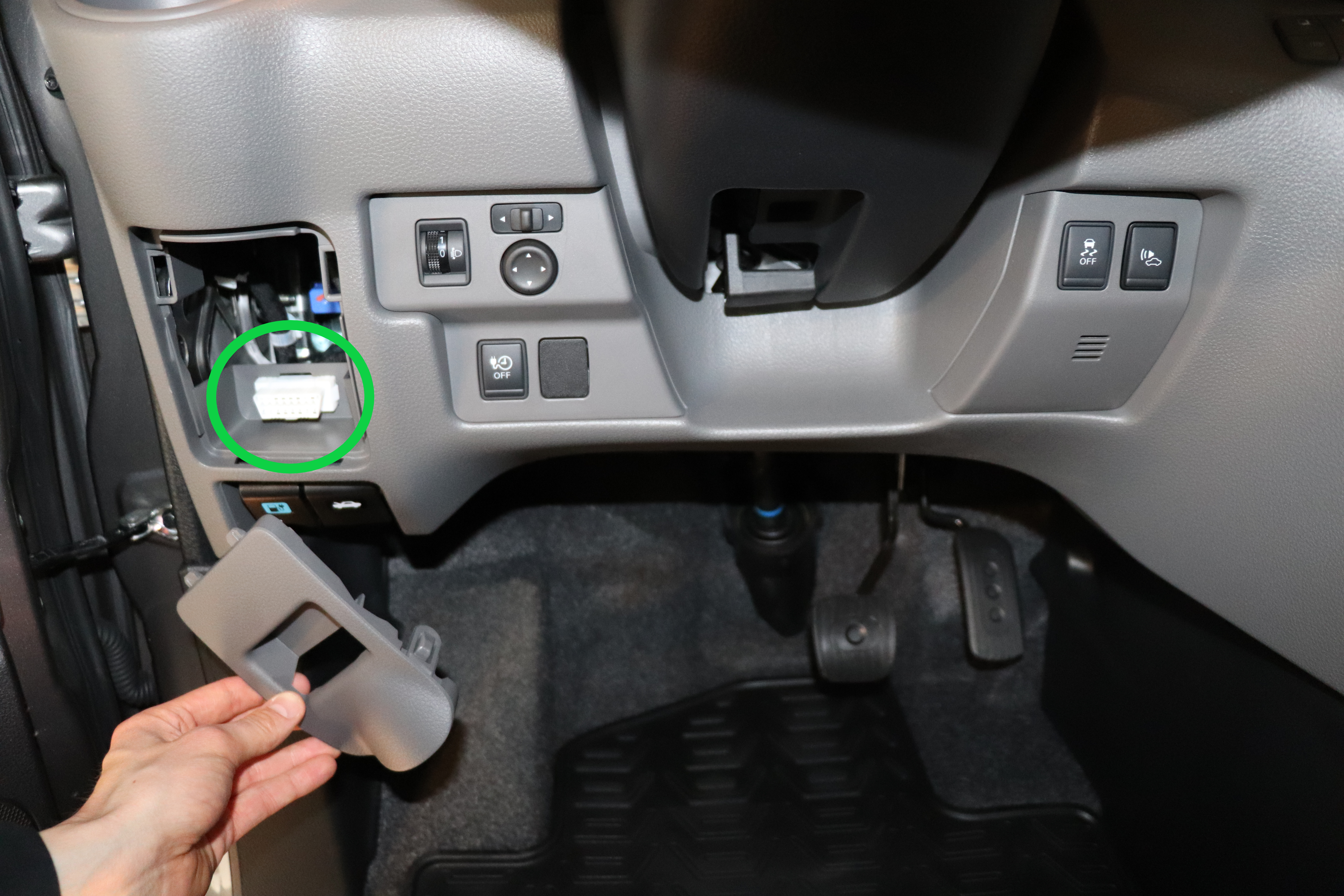

Nissan E-NV200

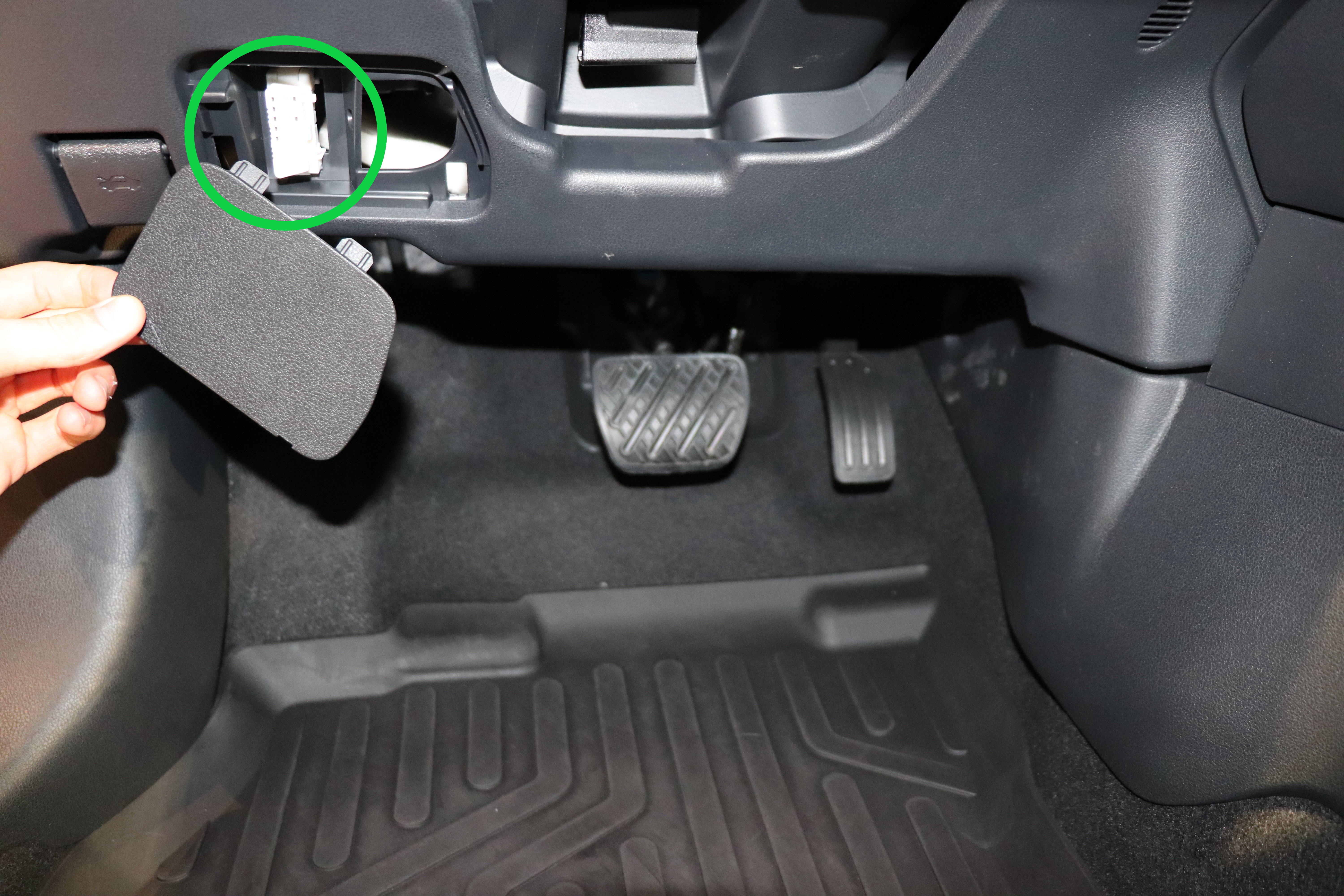

Nissan Leaf

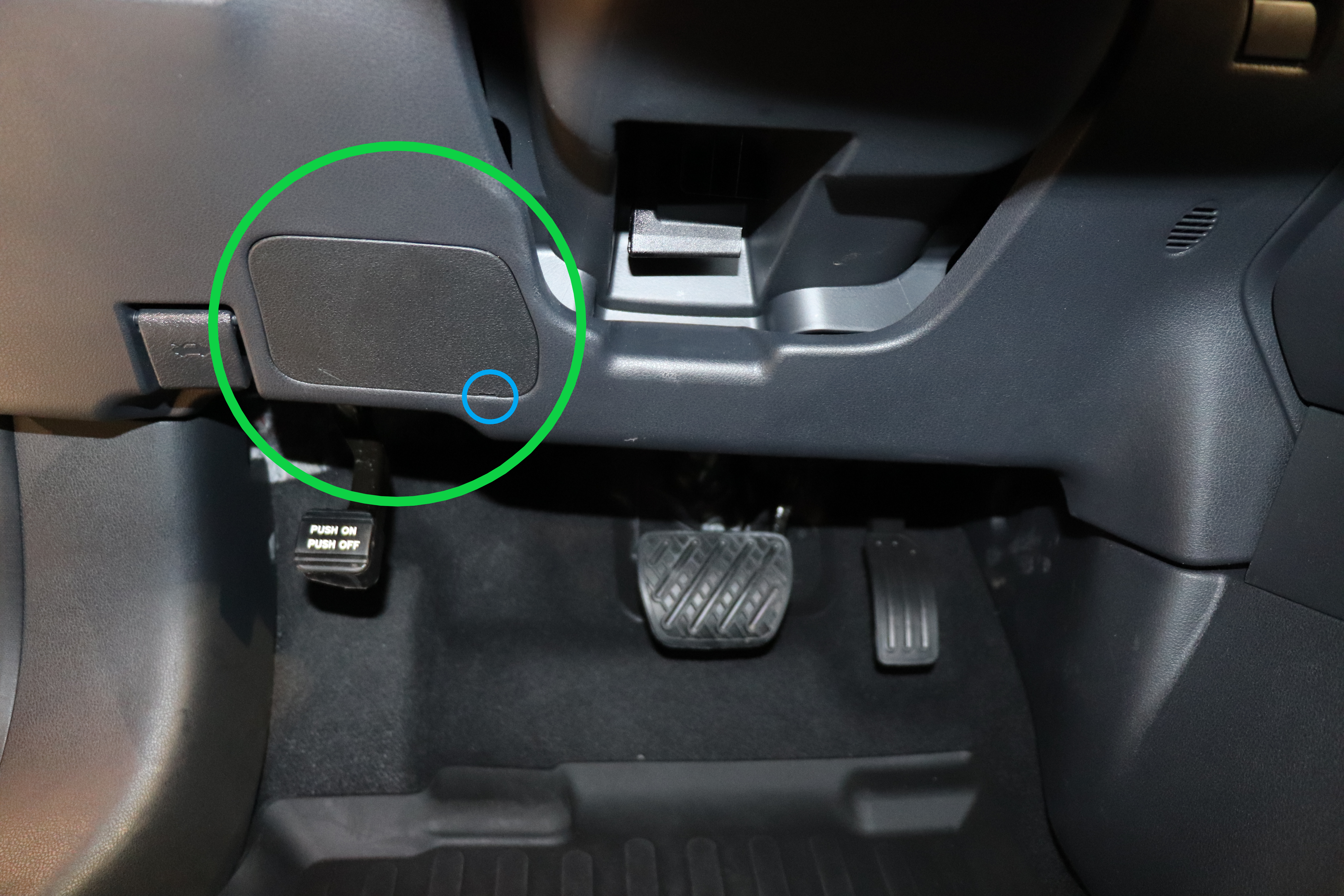

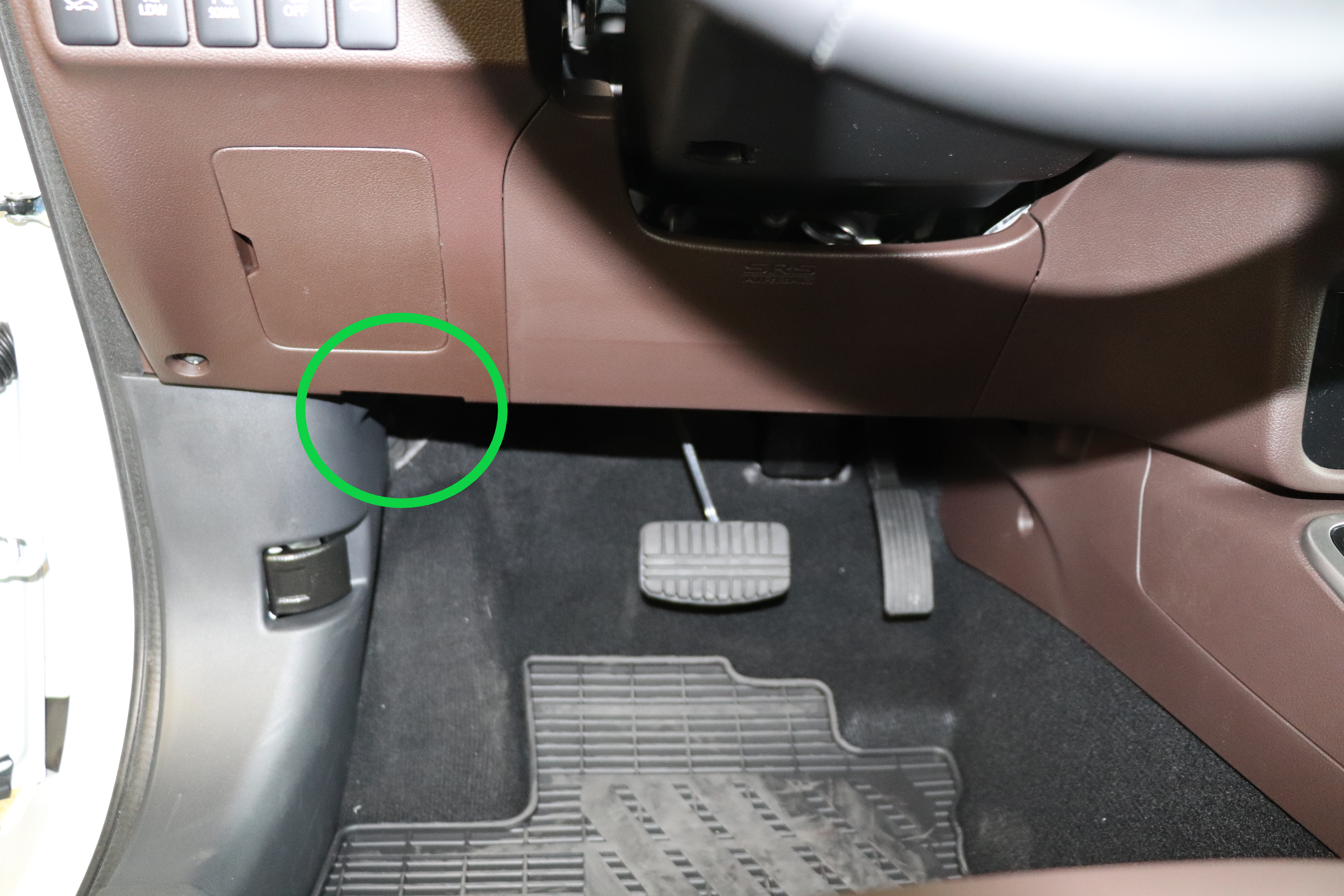

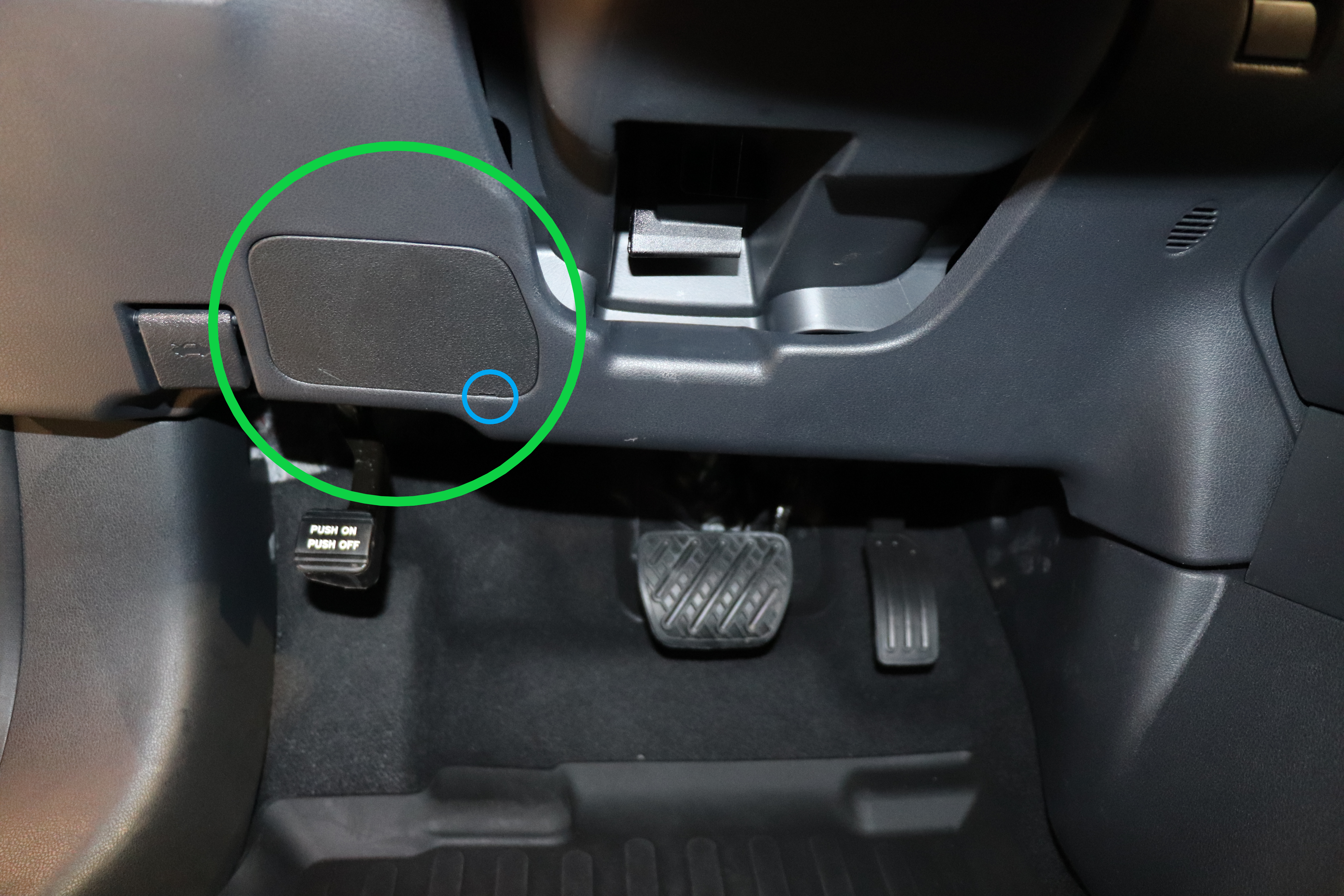

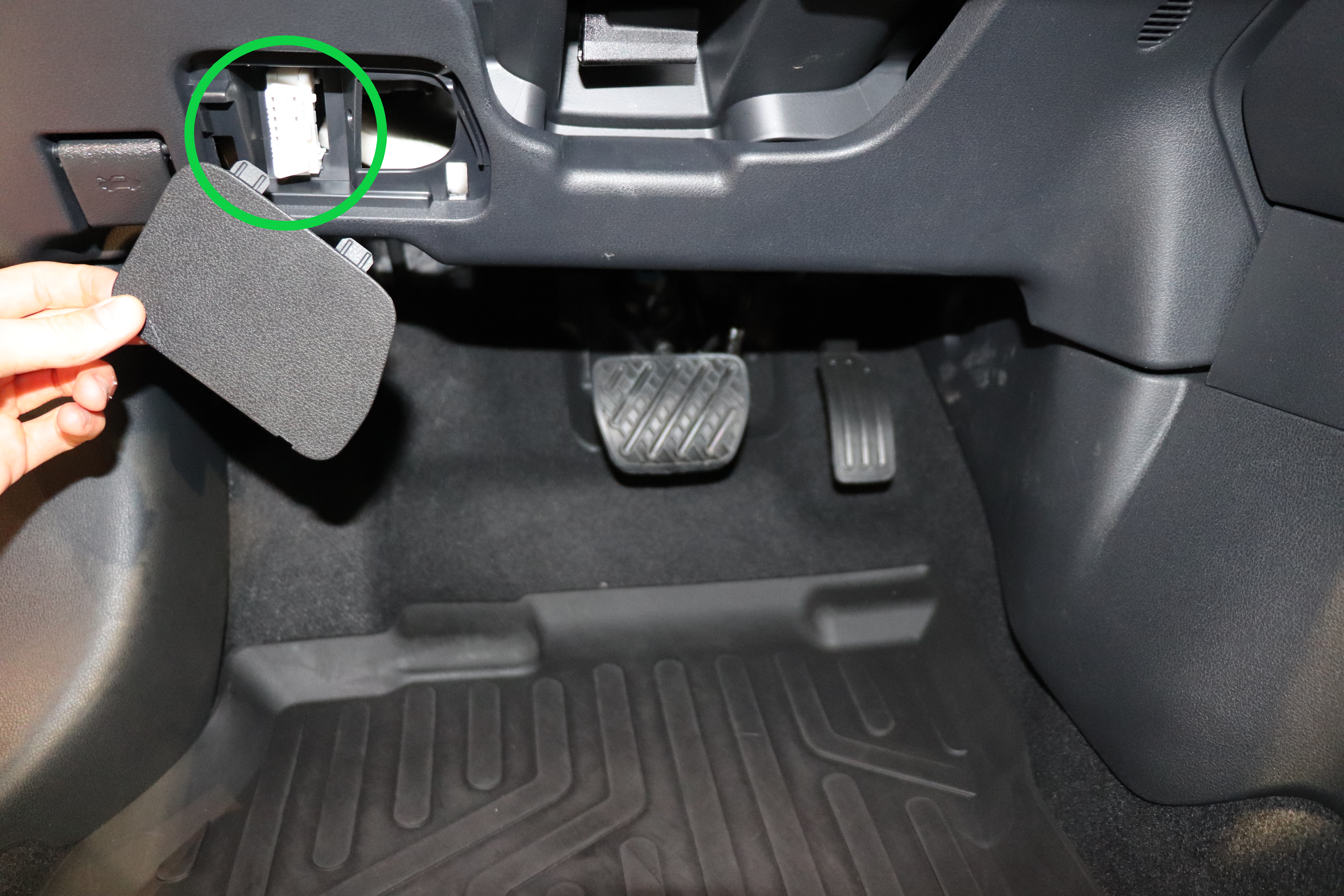

Til að losa plasthlíf þarf oddmjótt áhald. Sá staður sem áhaldinu er stungið inn í er merkt með bláum hring á mynd hér fyrir neðan.

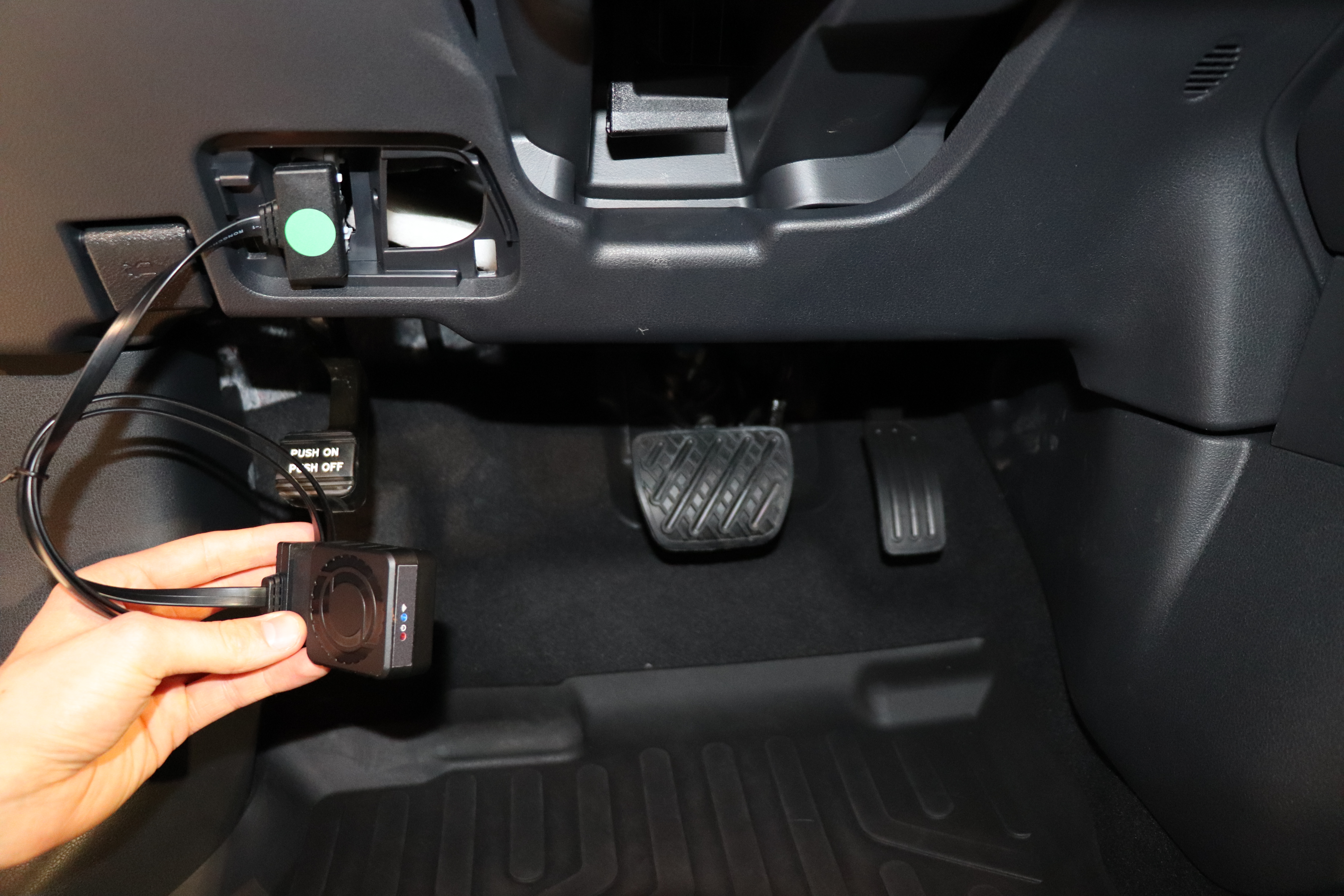

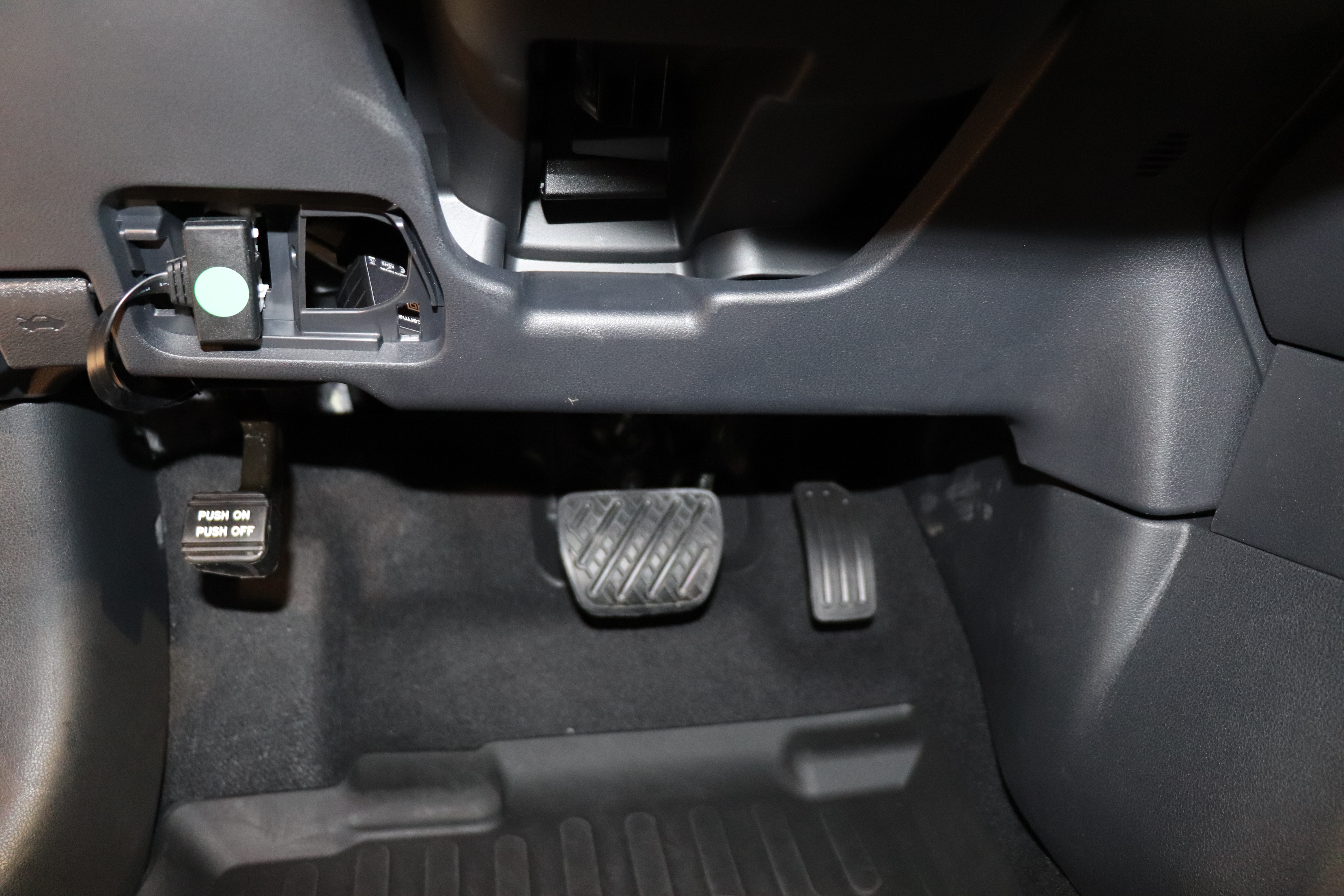

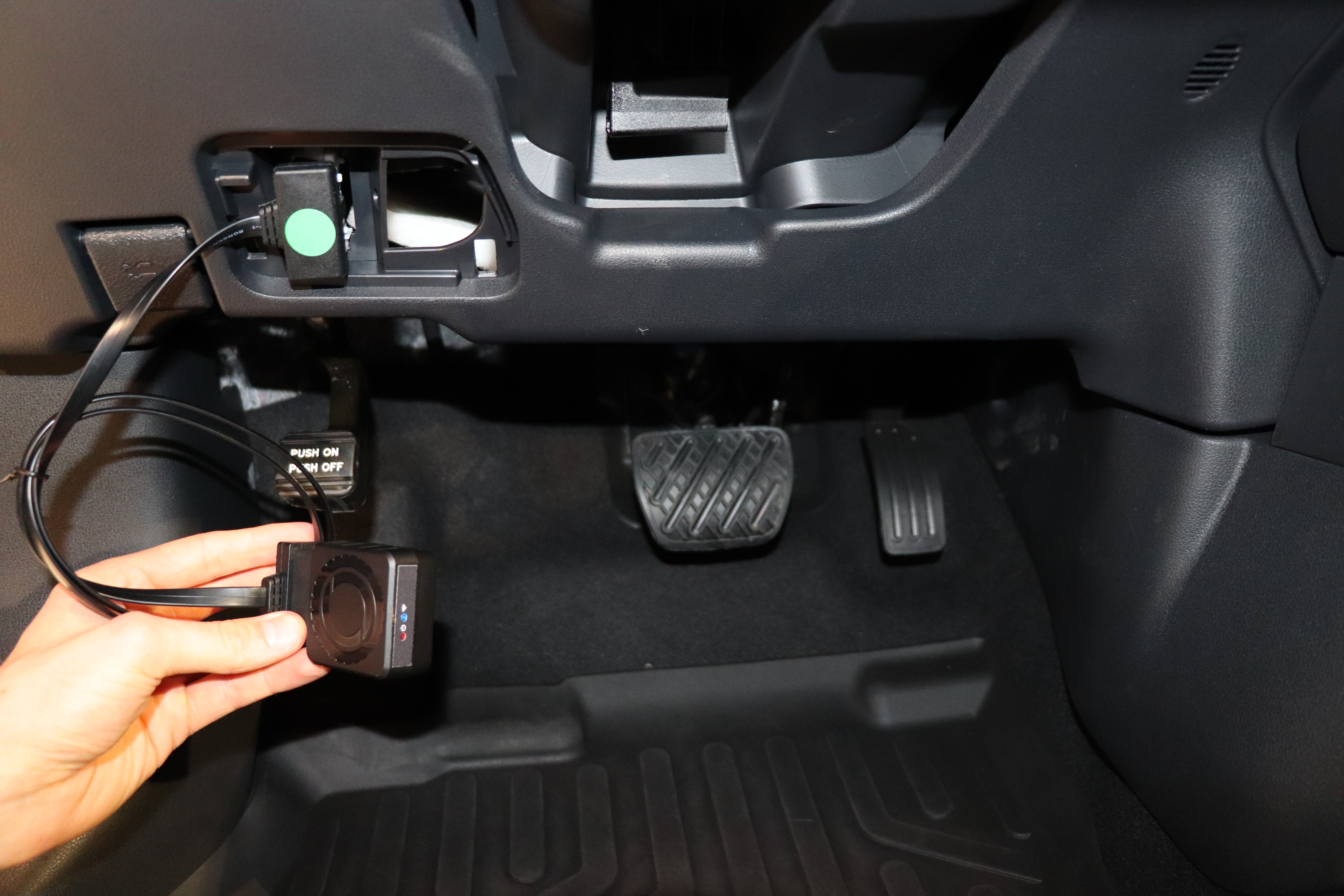

Framlengingarsnúra fylgir með búnaði vegna staðsetningar á OBD II tengis í Nissan Leaf. Ef kubbi er stungið beint í samband án framlengingarsnúru, á kubburinn það til að vera fyrir ökumanni.
Það er mat hvers og eins hvort að framlengingarsnúra er notuð eða ekki.

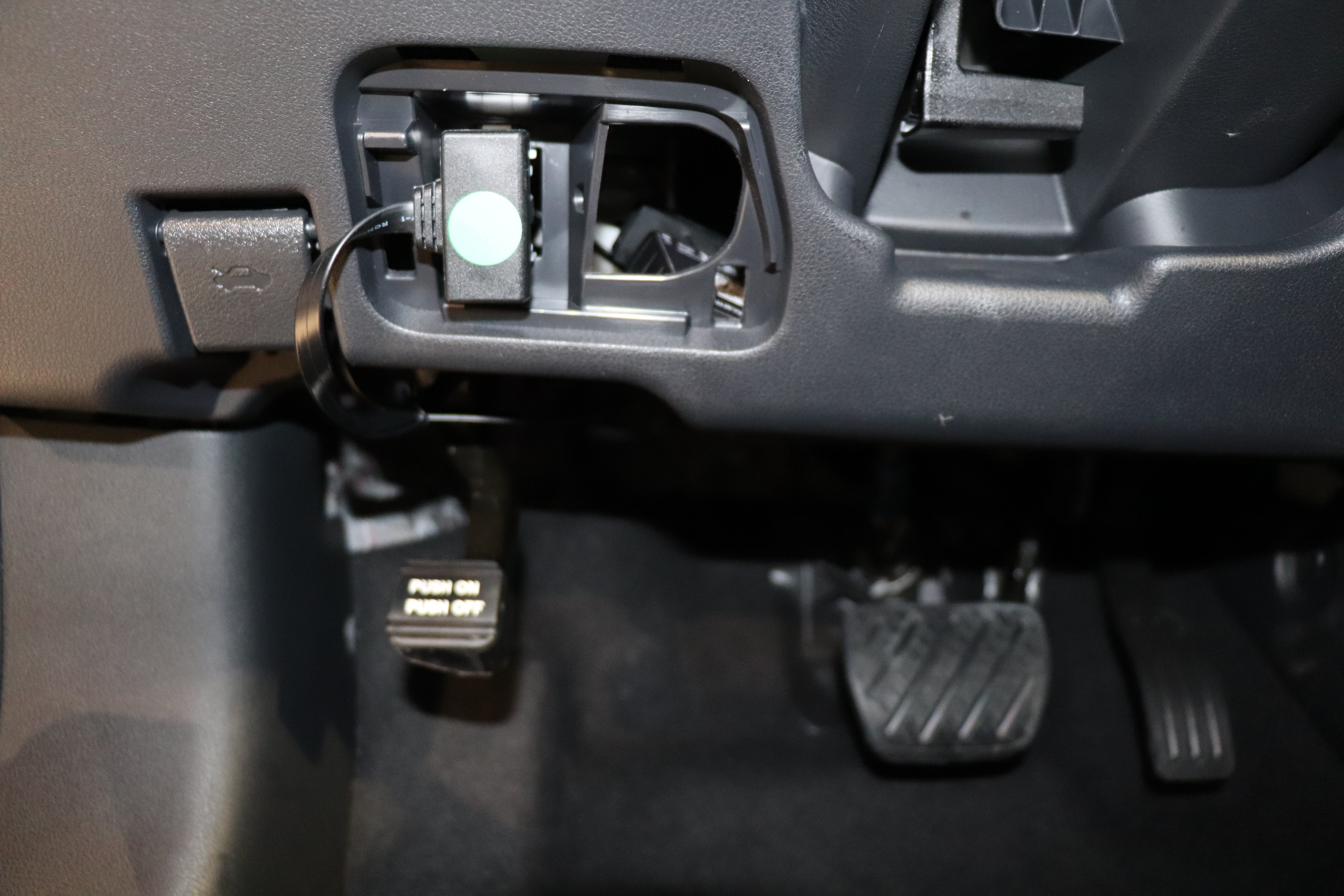

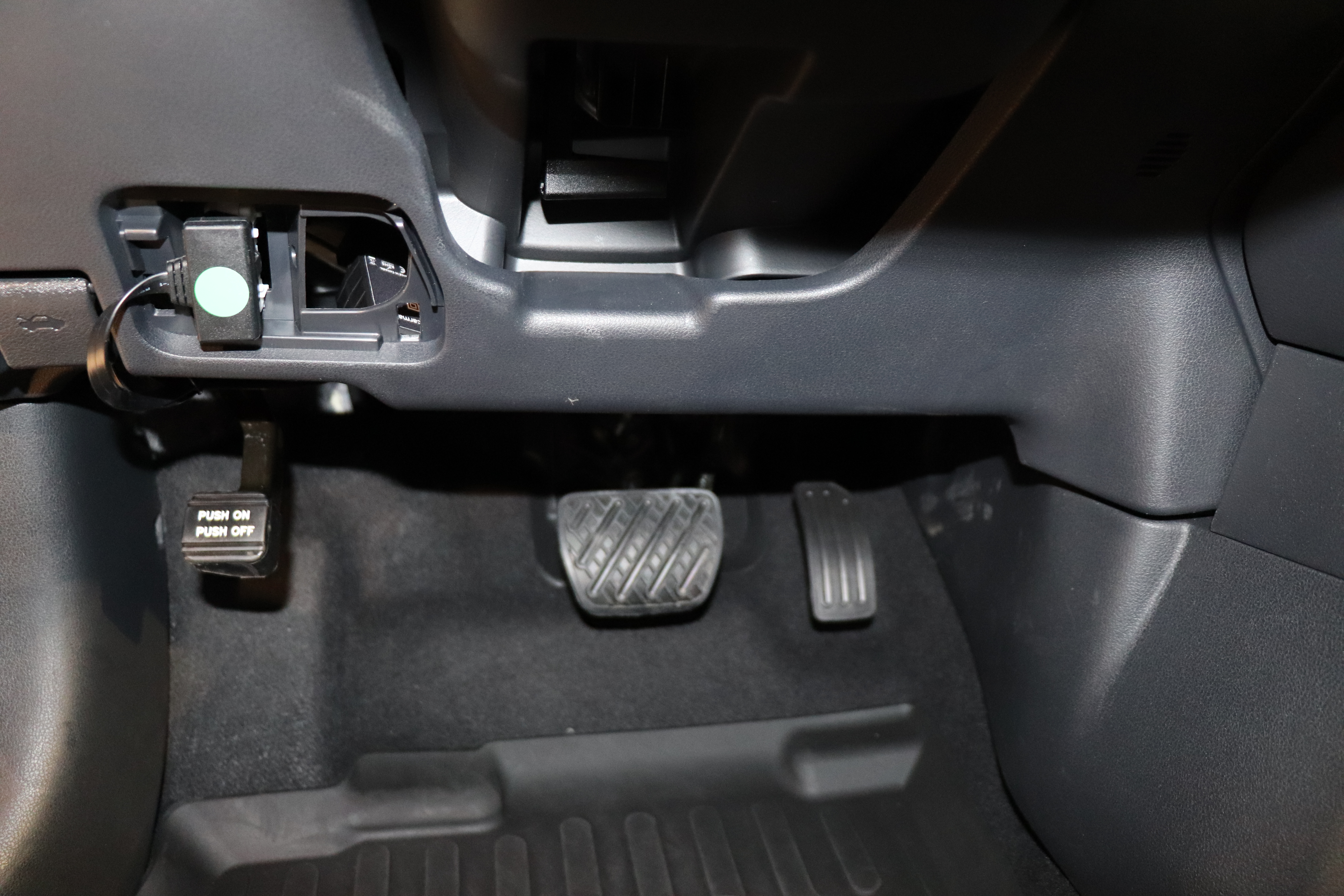

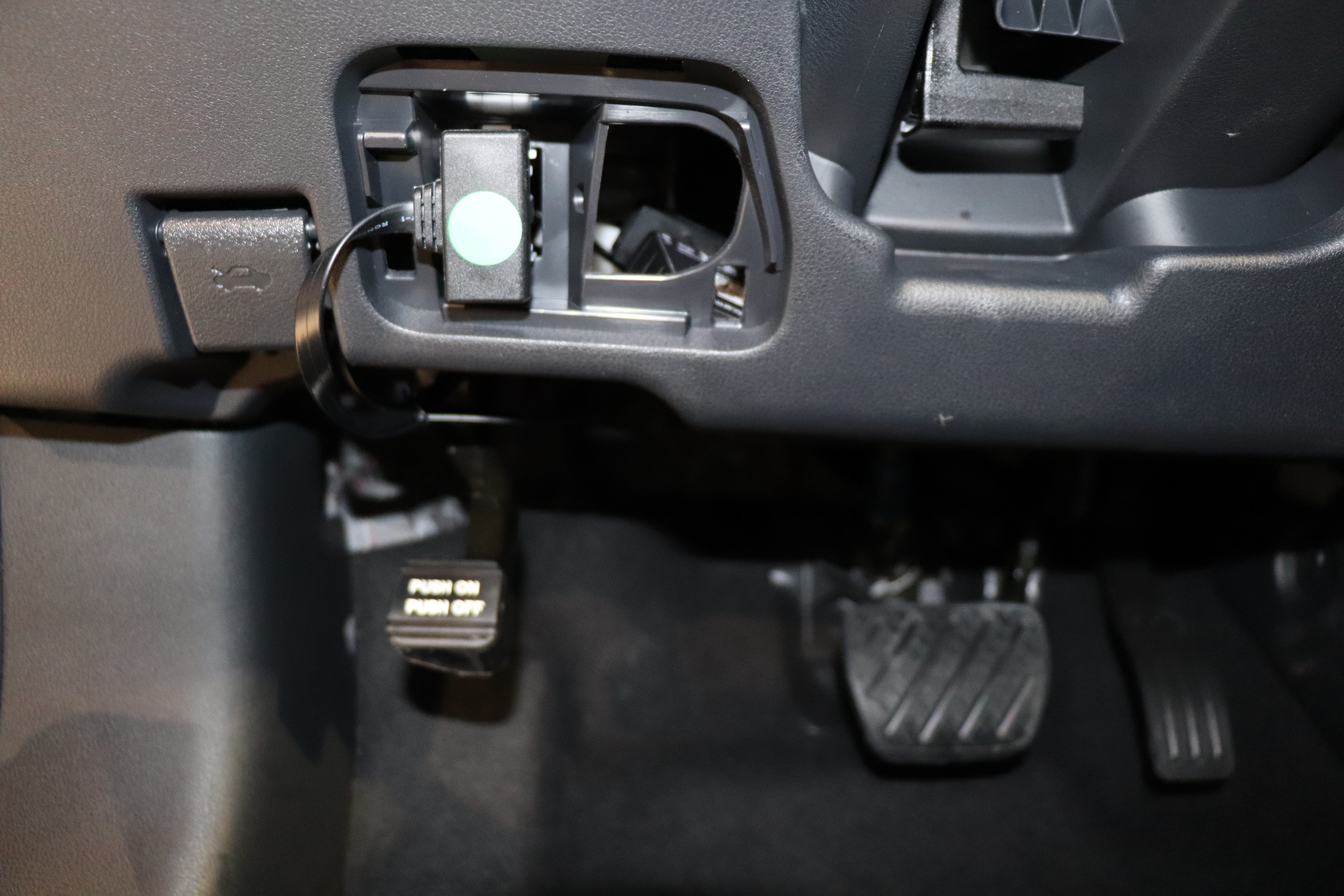

Ef hún er notuð, þá er gott að koma kubbinum í hólfið bakvið tengið eins og sést á myndunum. Það þarf smá lagni til þess að koma honum fyrir og er gott að setja kubbinn í hólfið í gegnum op sem er staðsett fyrir neðan OBD II tengið.

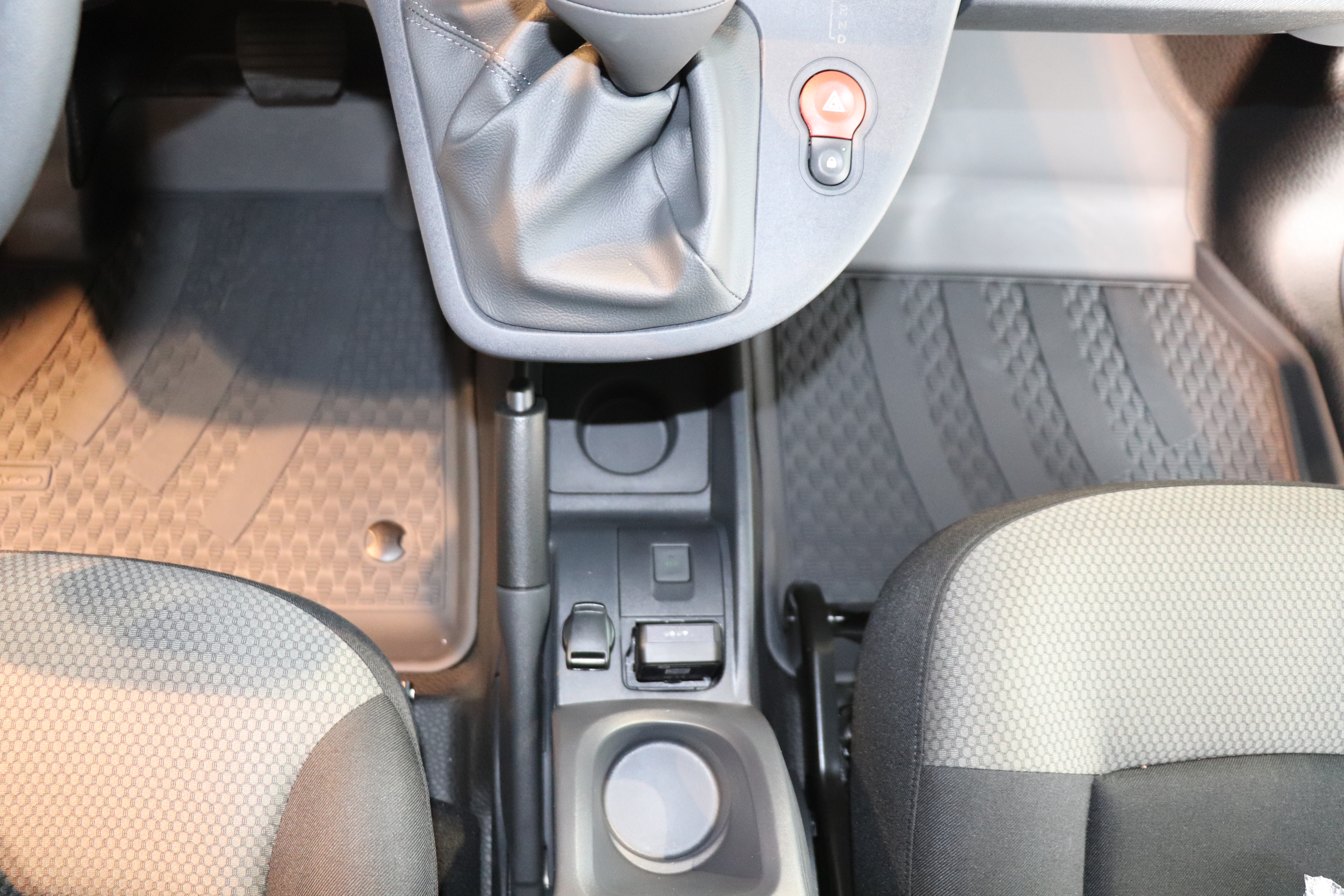

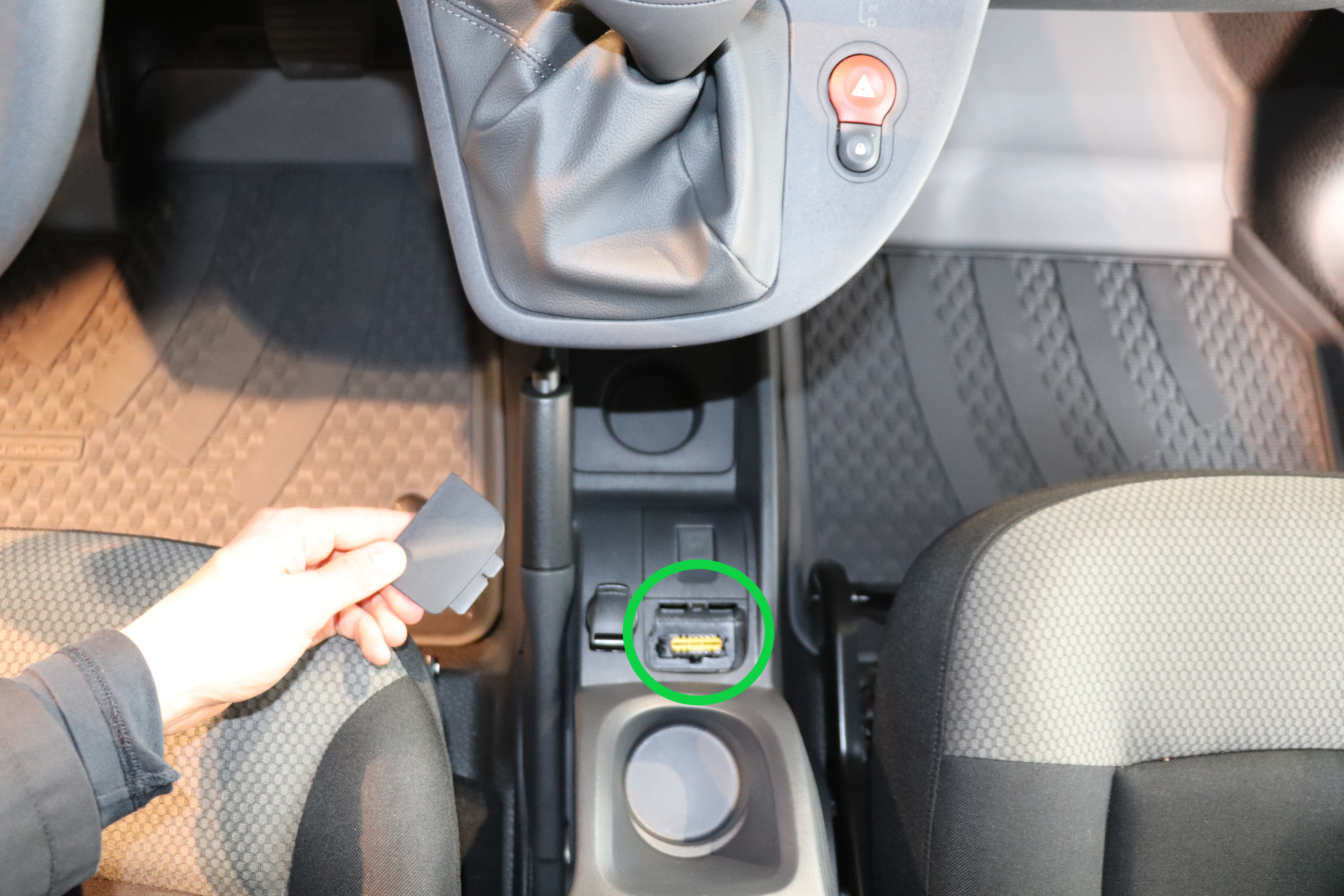

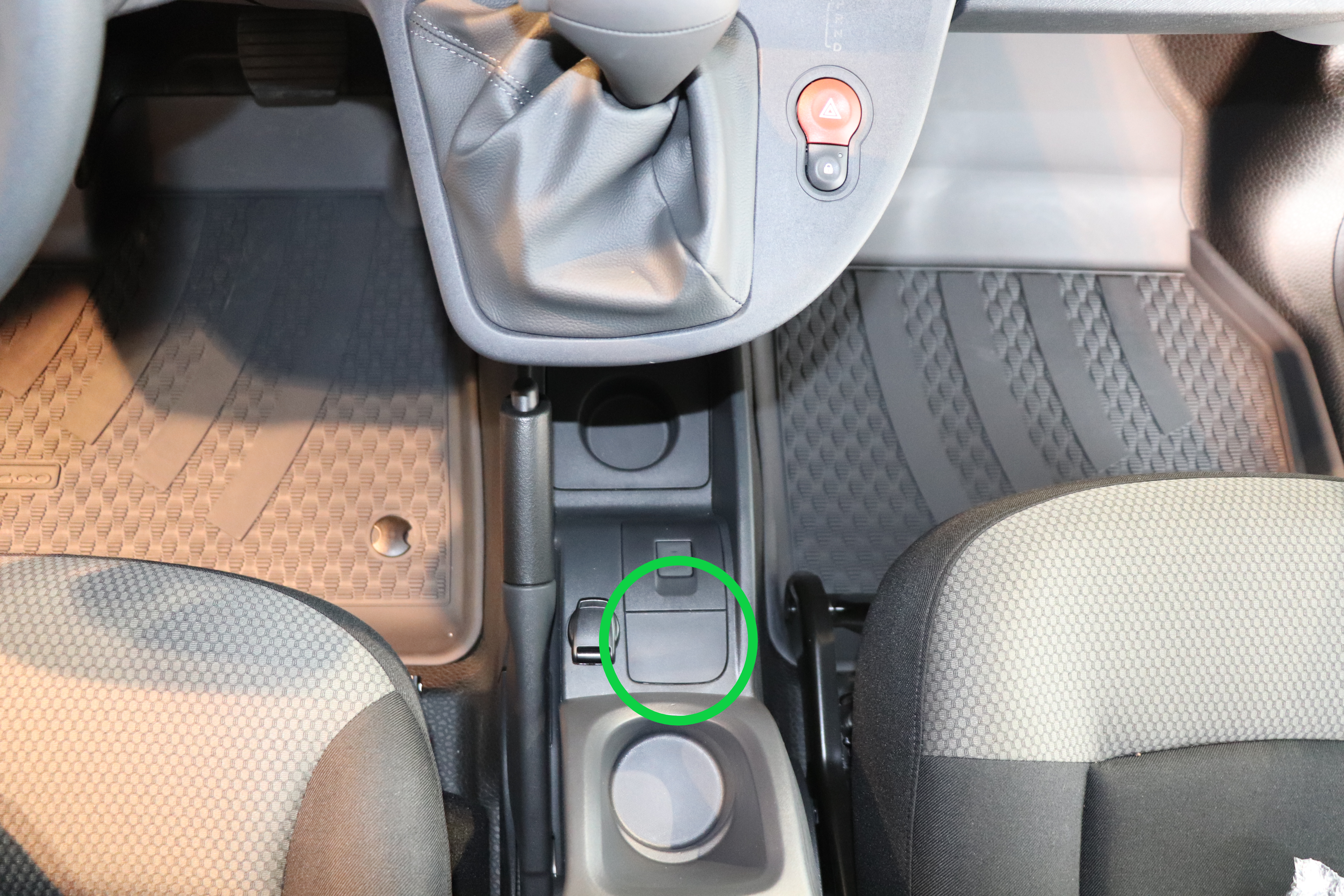

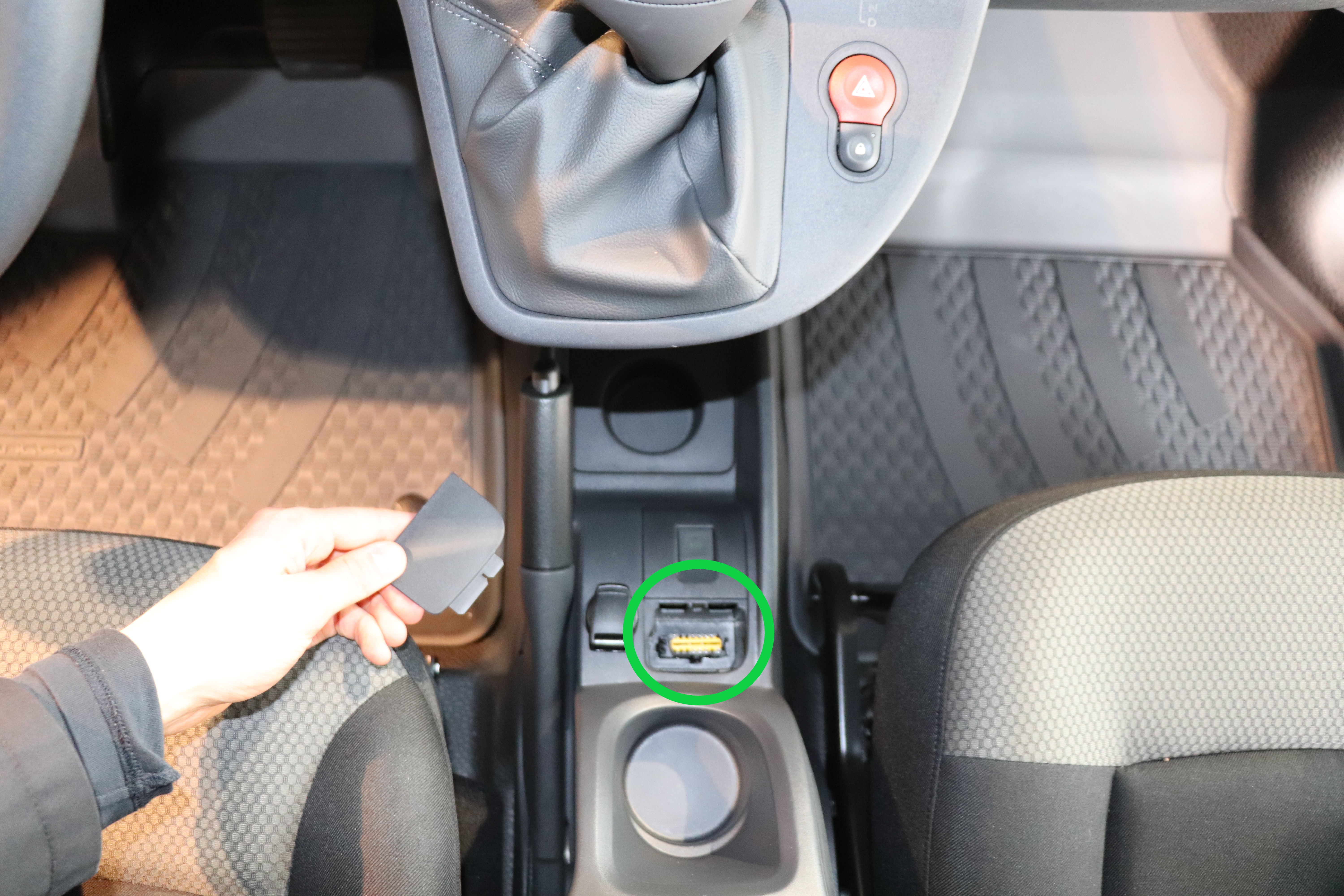

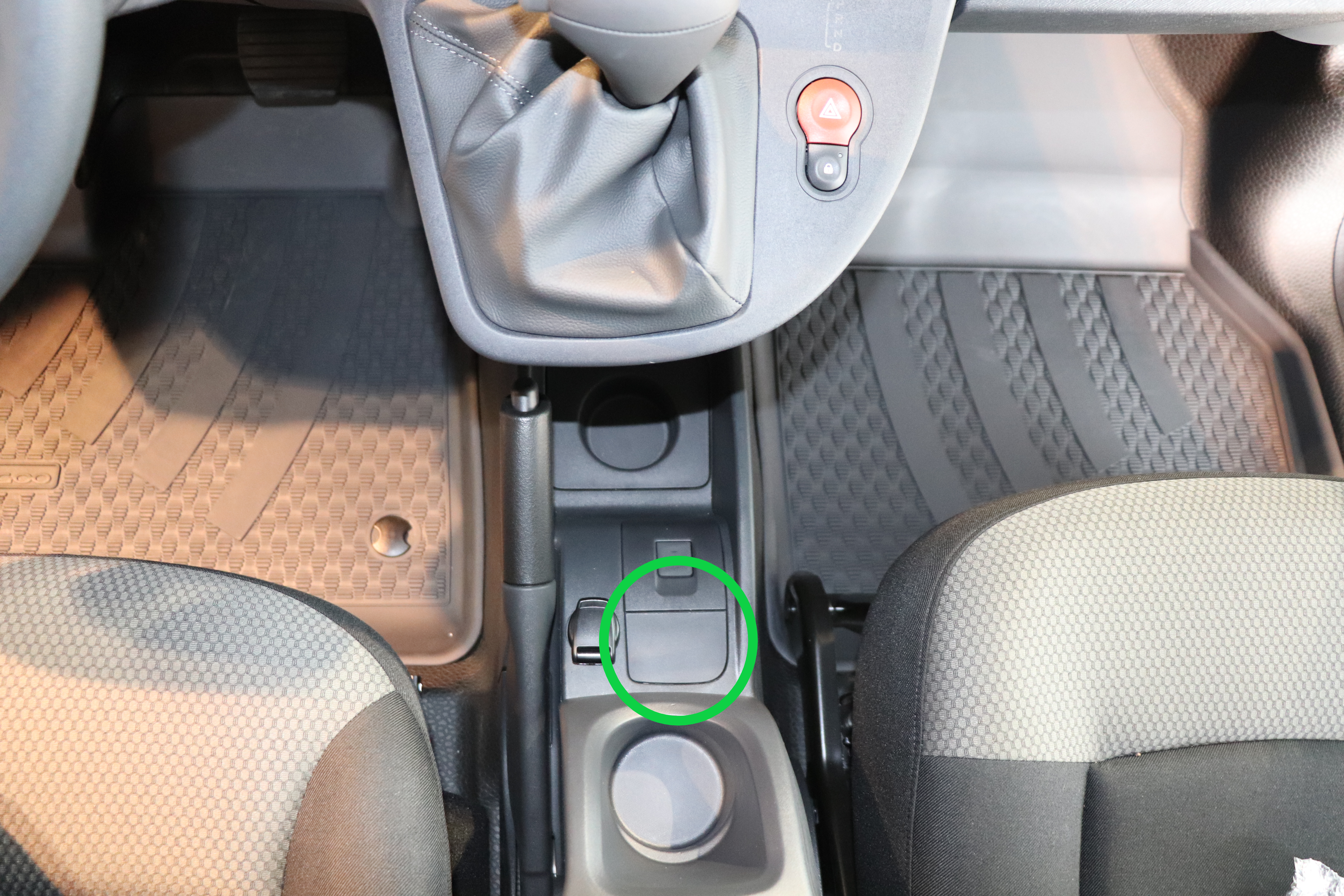

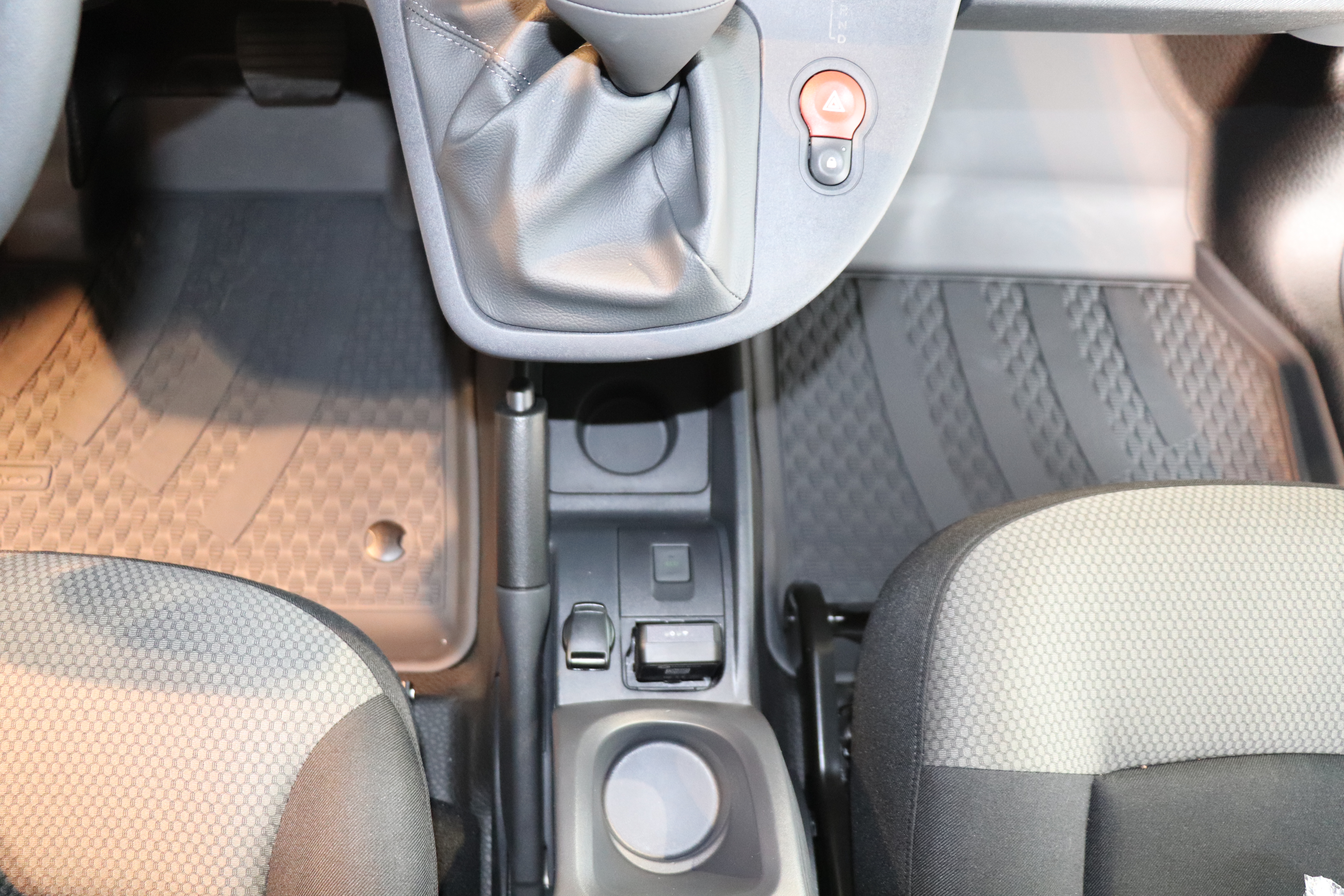

Renault Kangoo

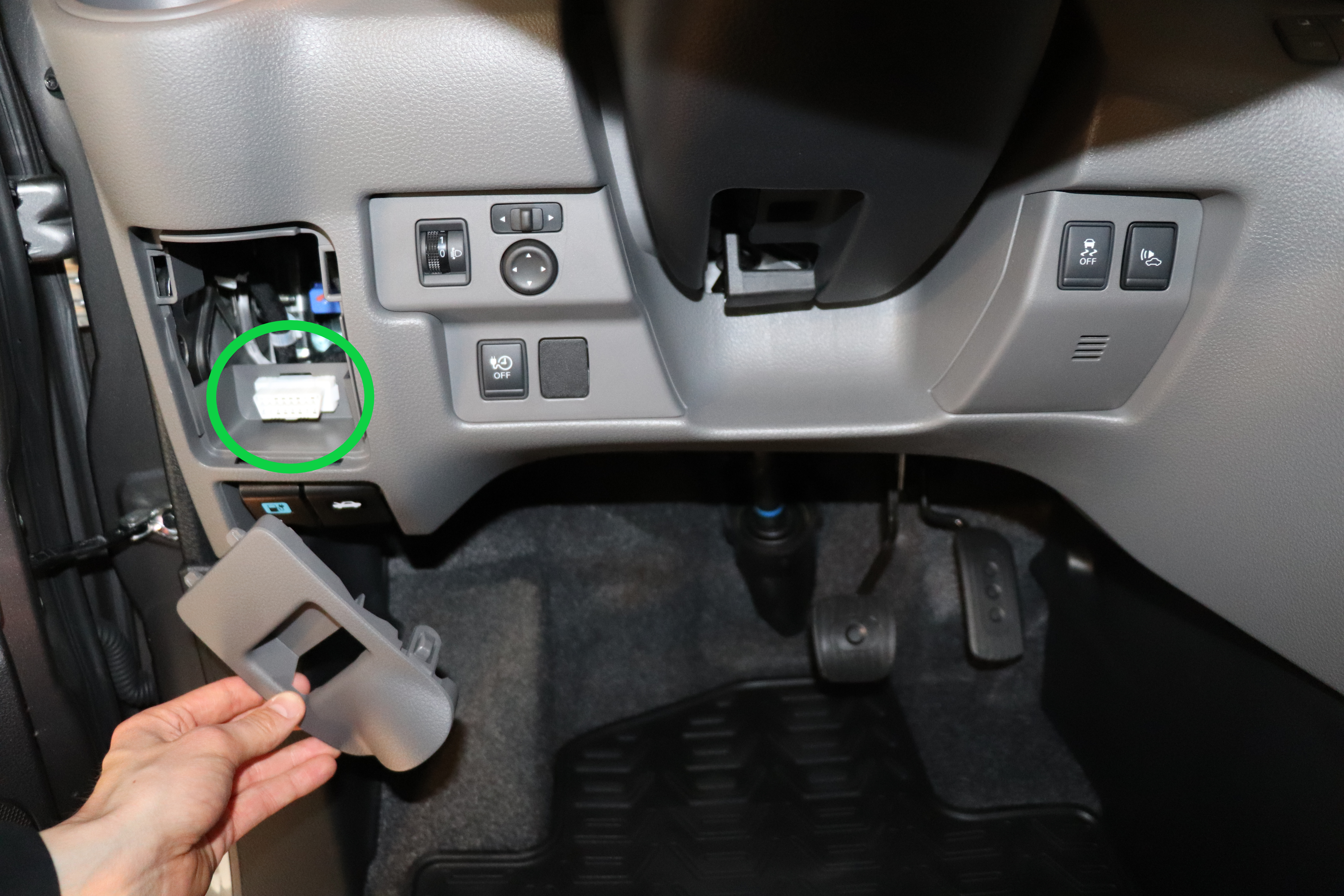

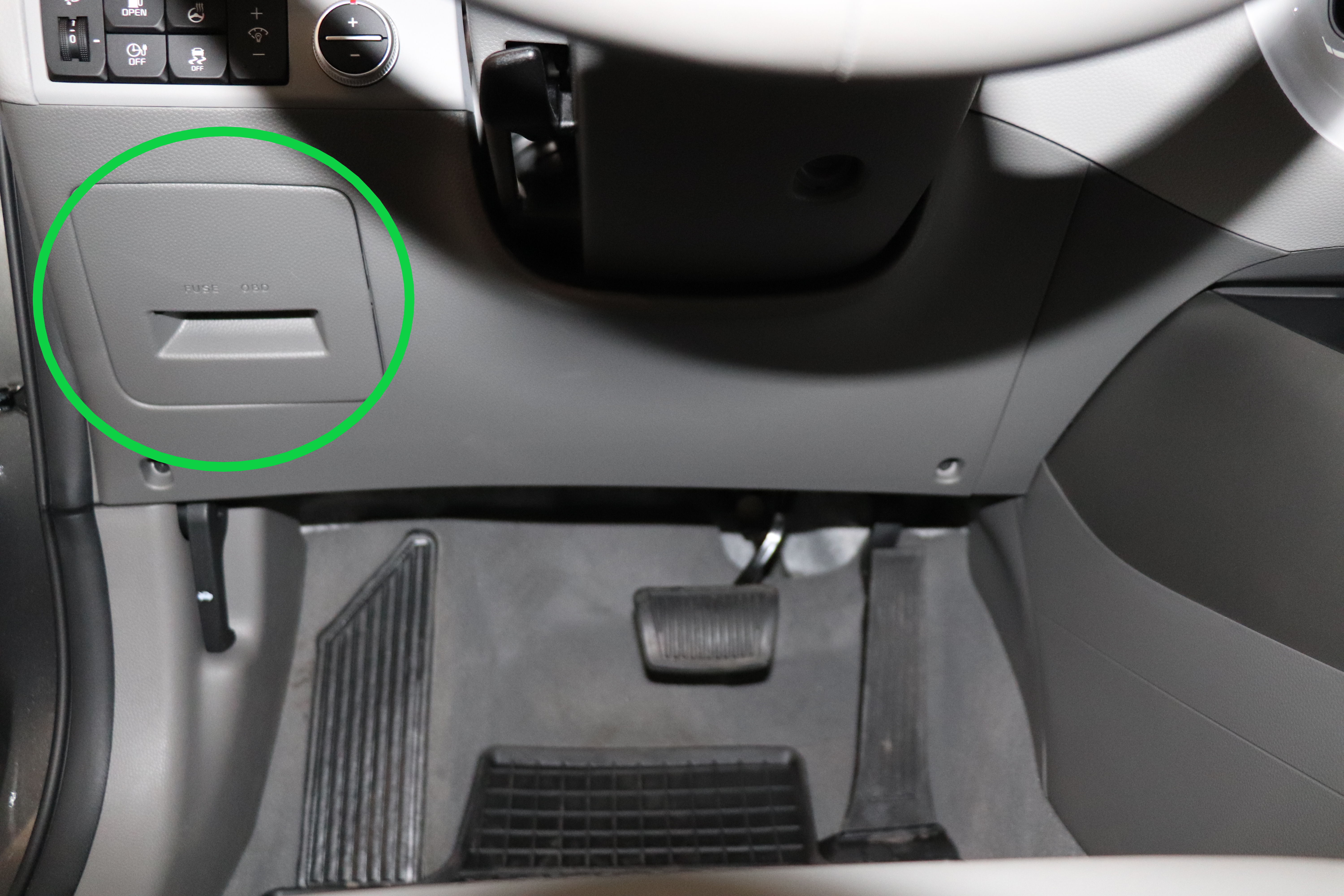

Til að losa plasthlíf frá er t.d. hægt að nota kort. Þá er því stungið inn í rauf og notað til þess að lyfta plasthlífinni upp.

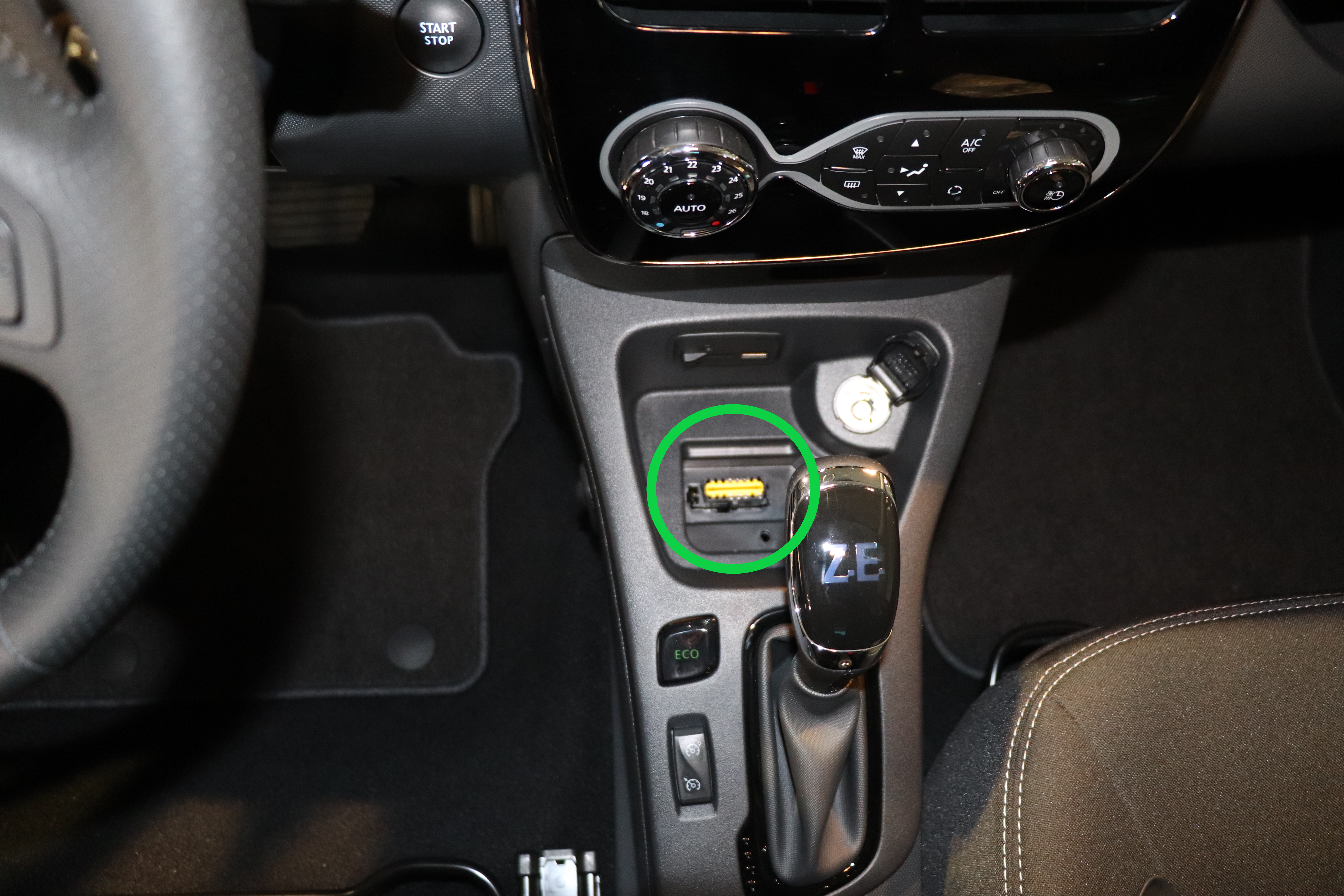

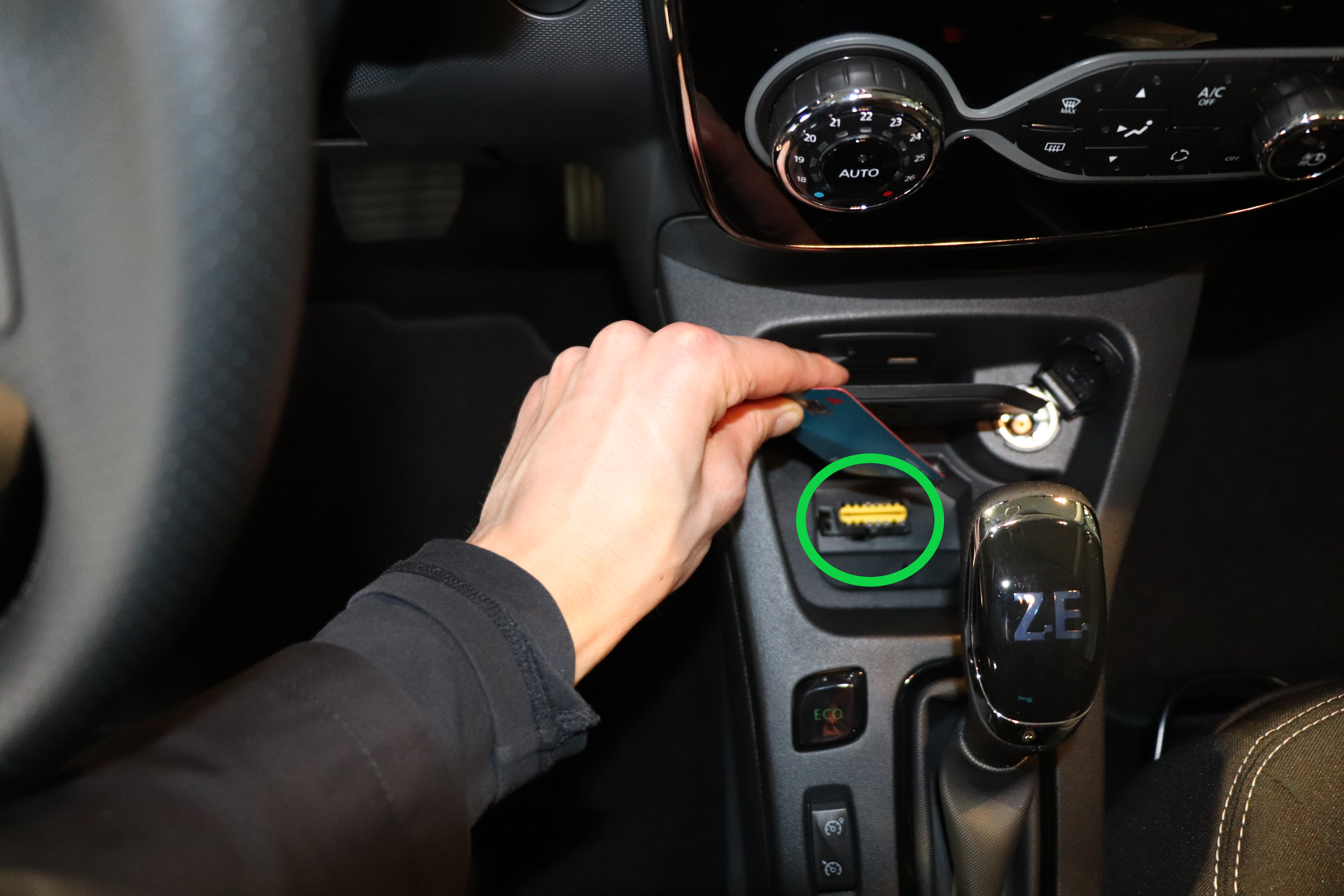

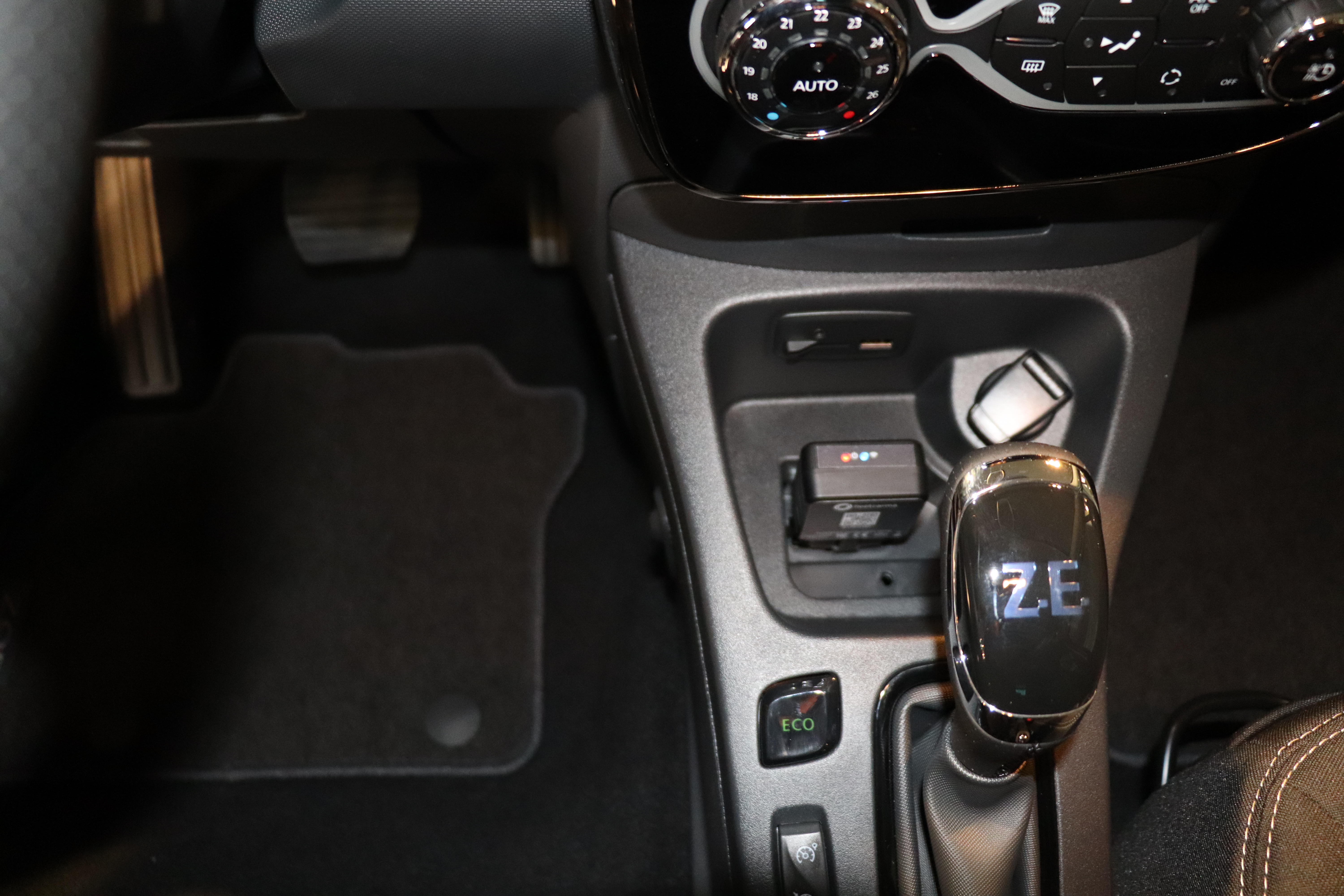

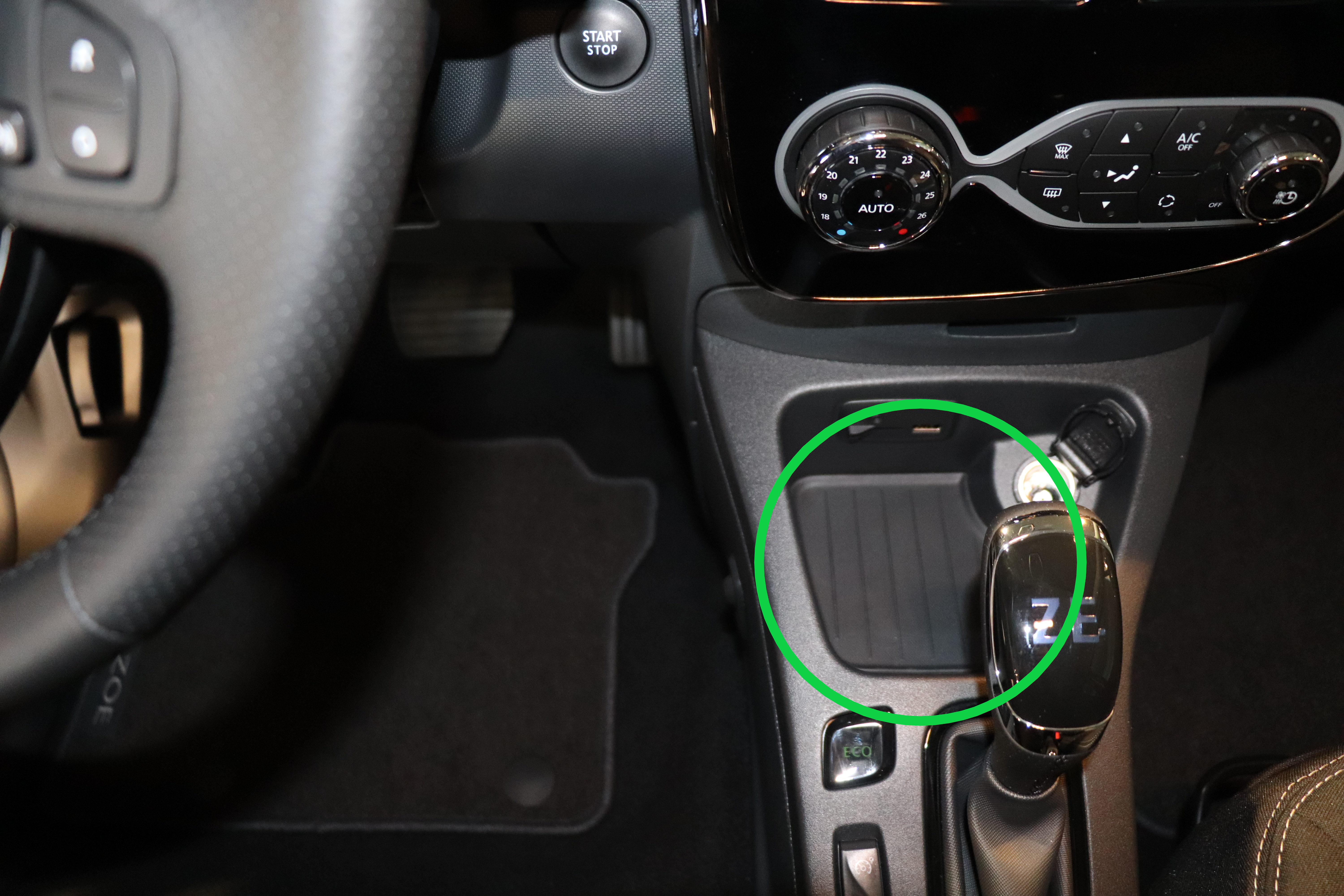

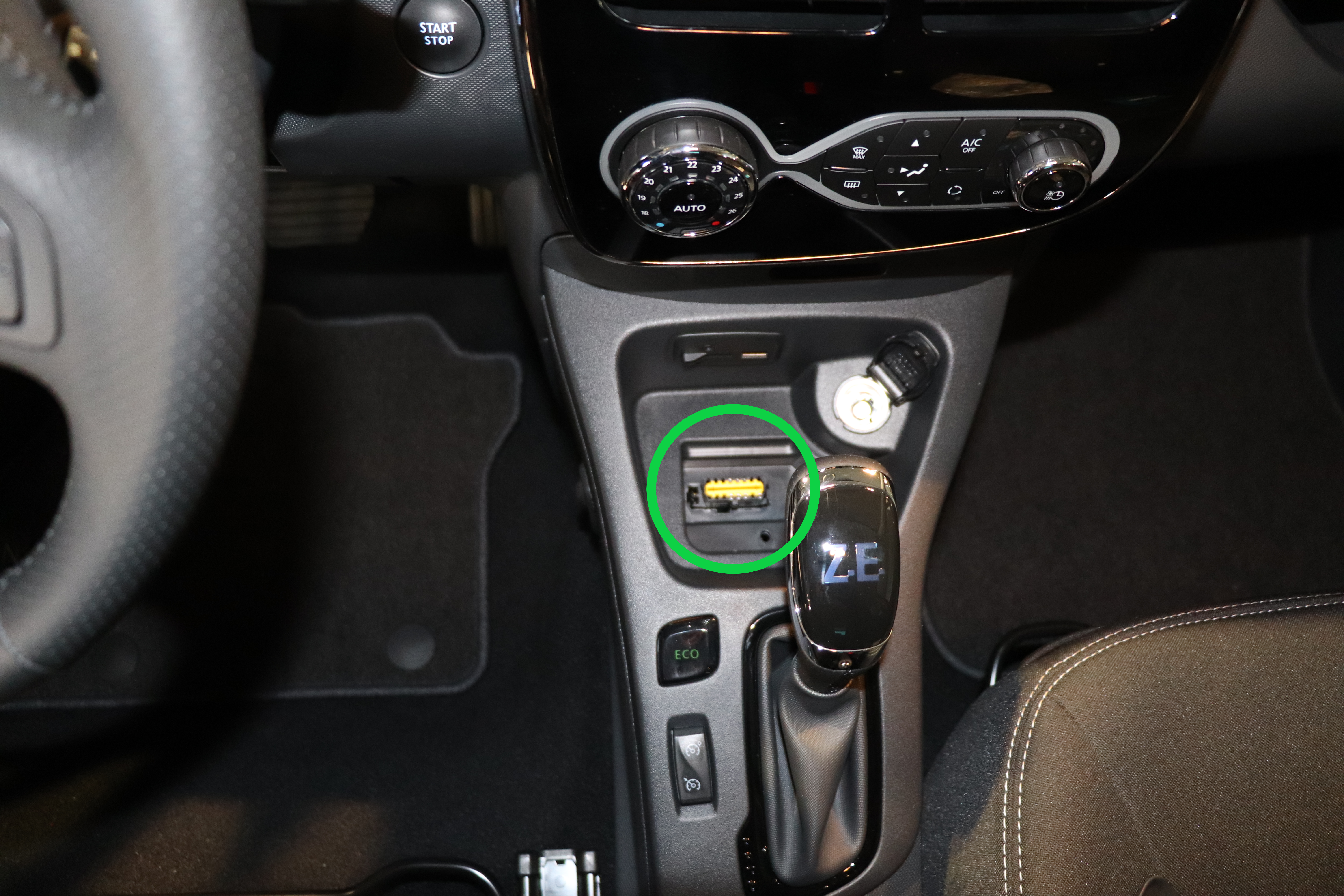

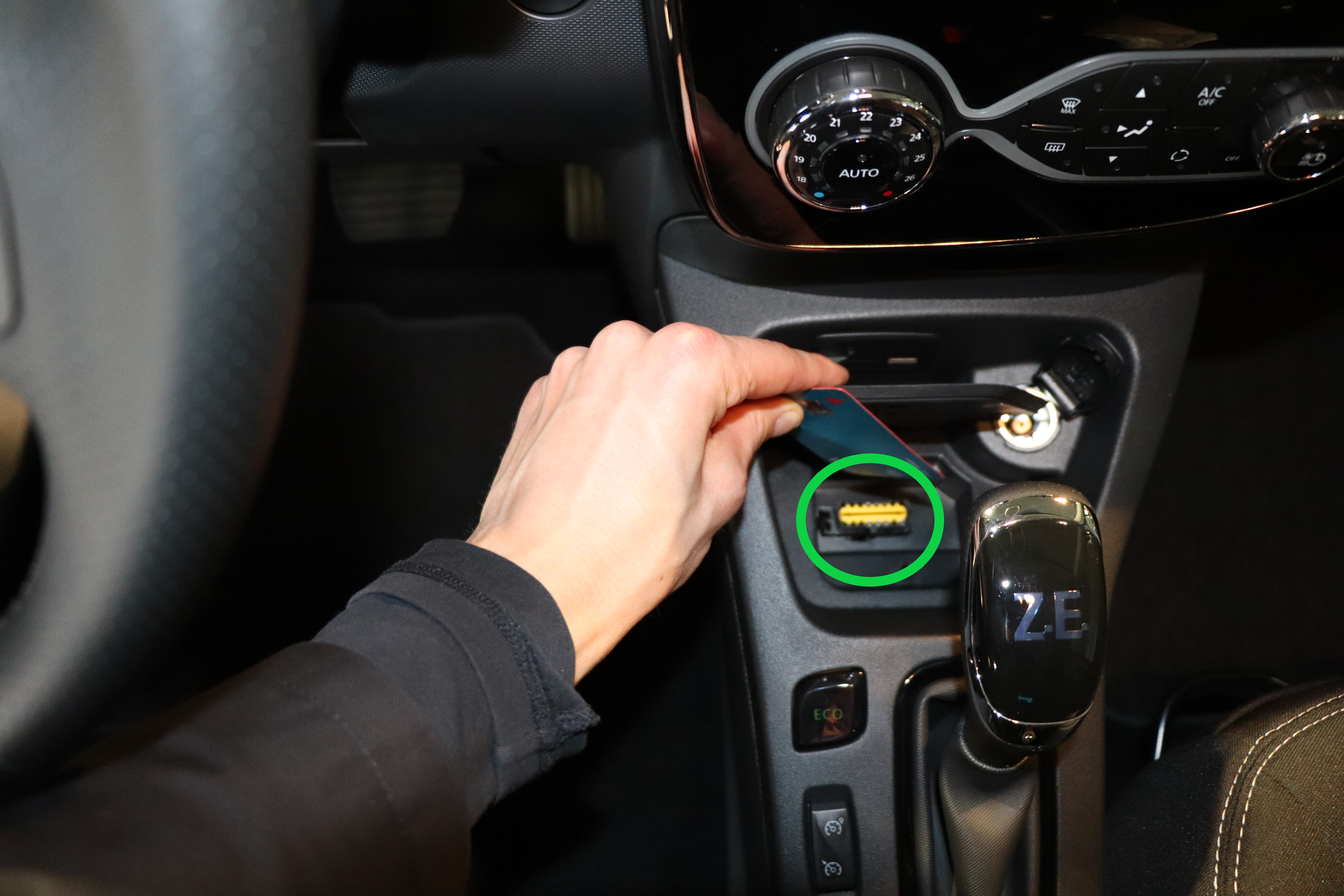

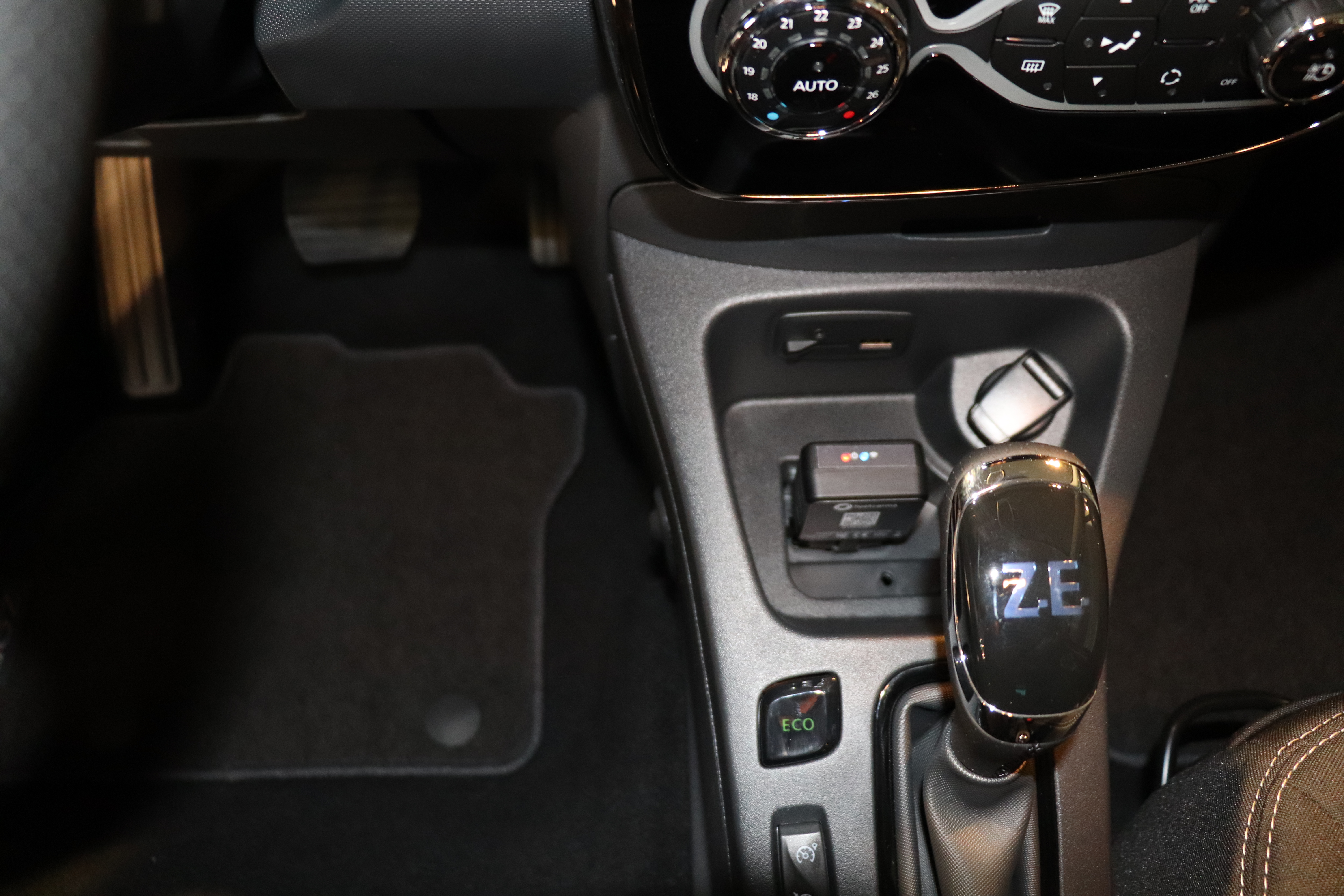

Renault Zoe

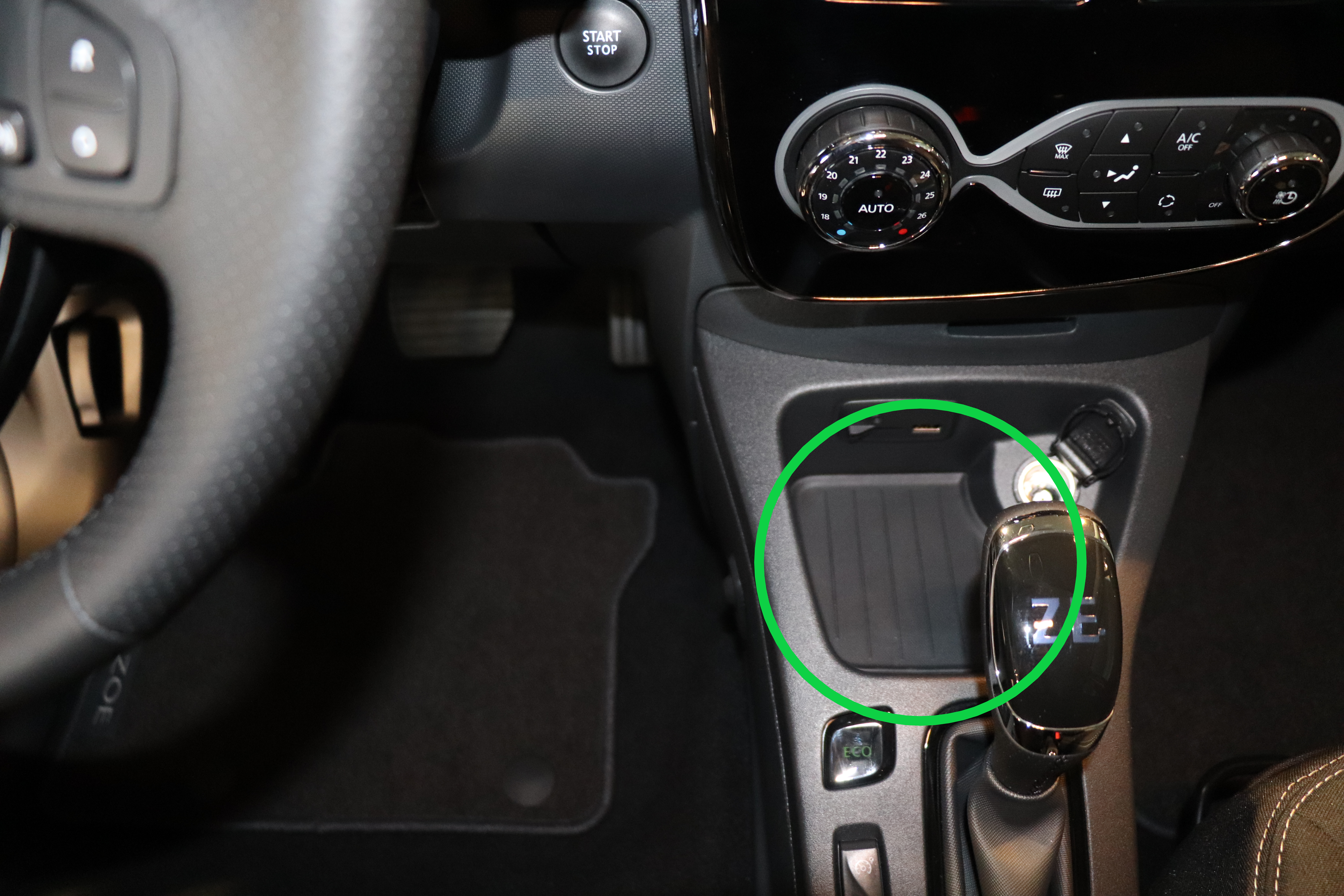

Til að koma hlíf frá þarf er hægt að nota t.d. kort. Því er þá stungið í samskeytin og hlíf lift upp.

Tesla Model S

Hér má finna nánari leiðbeiningar fyrir uppsetningu fyrir Teslu: Tesla Installation Instructions (w alternative method)

Byrjað er á að opna hólf með því að ýta því þéttingsfast niður með báðum höndum eins og örvarnar sýna.

Næst er að finna tengið sem er oft falið vel fyrir innan.

Næst er notuð framlengingarsnúra sem fylgir með mælikubb. Hún er stungin í samband í bílinn og þaðan í mælikubbinn eins og myndirnar hér fyrir neðan sýna.

Komið er mælikubb fyrir í rýminu fyrir innan. Það getur þurft smá lagni til en myndin sýnir dæmi um hvernig hægt er að gera það.

Næst er hólfinu lokað með því að ýta því upp á sinn stað.

Tesla Model X

Hér má finna nánari leiðbeiningar fyrir uppsetningu fyrir Teslu:

Tesla Installation Instructions (w alternative method)

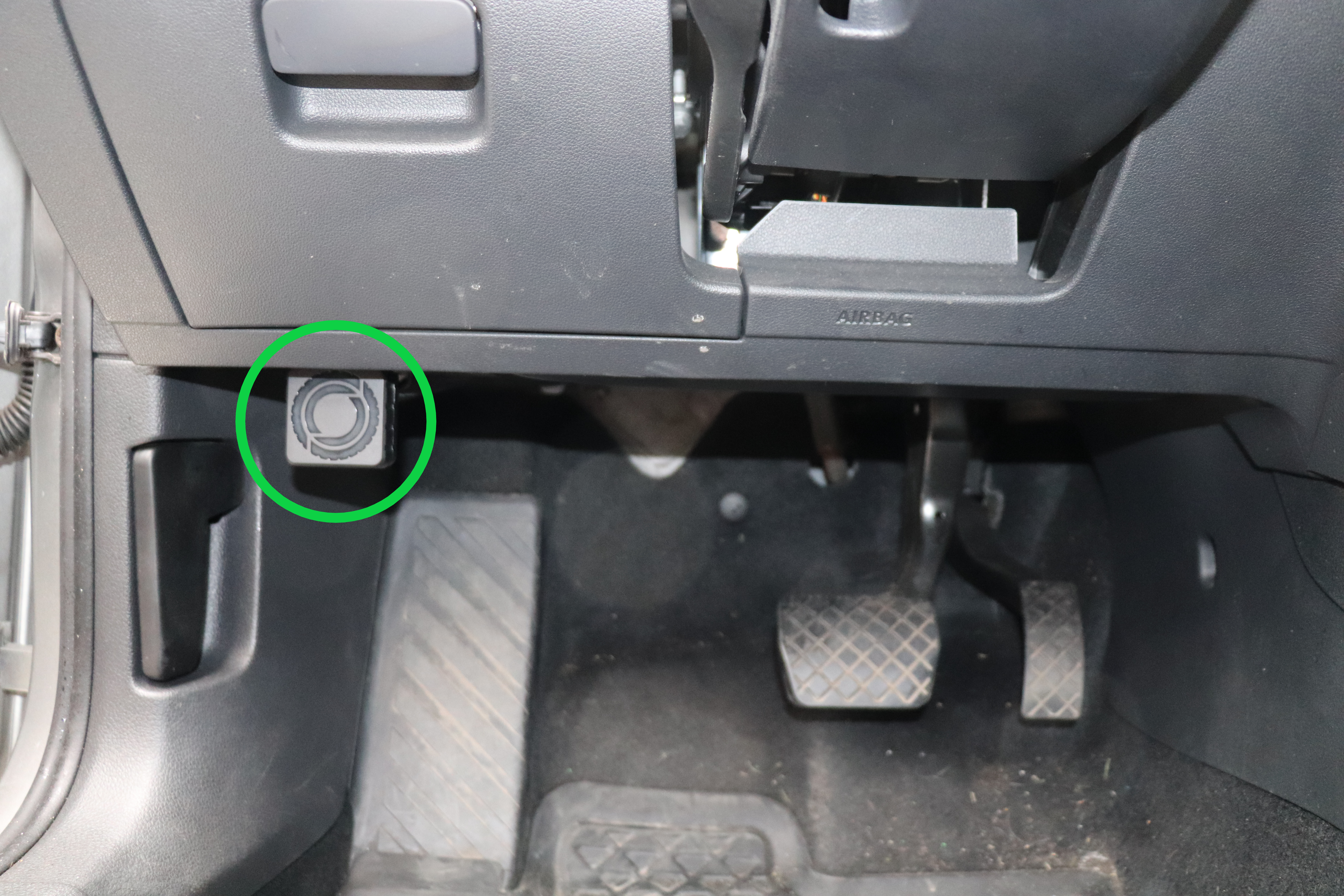

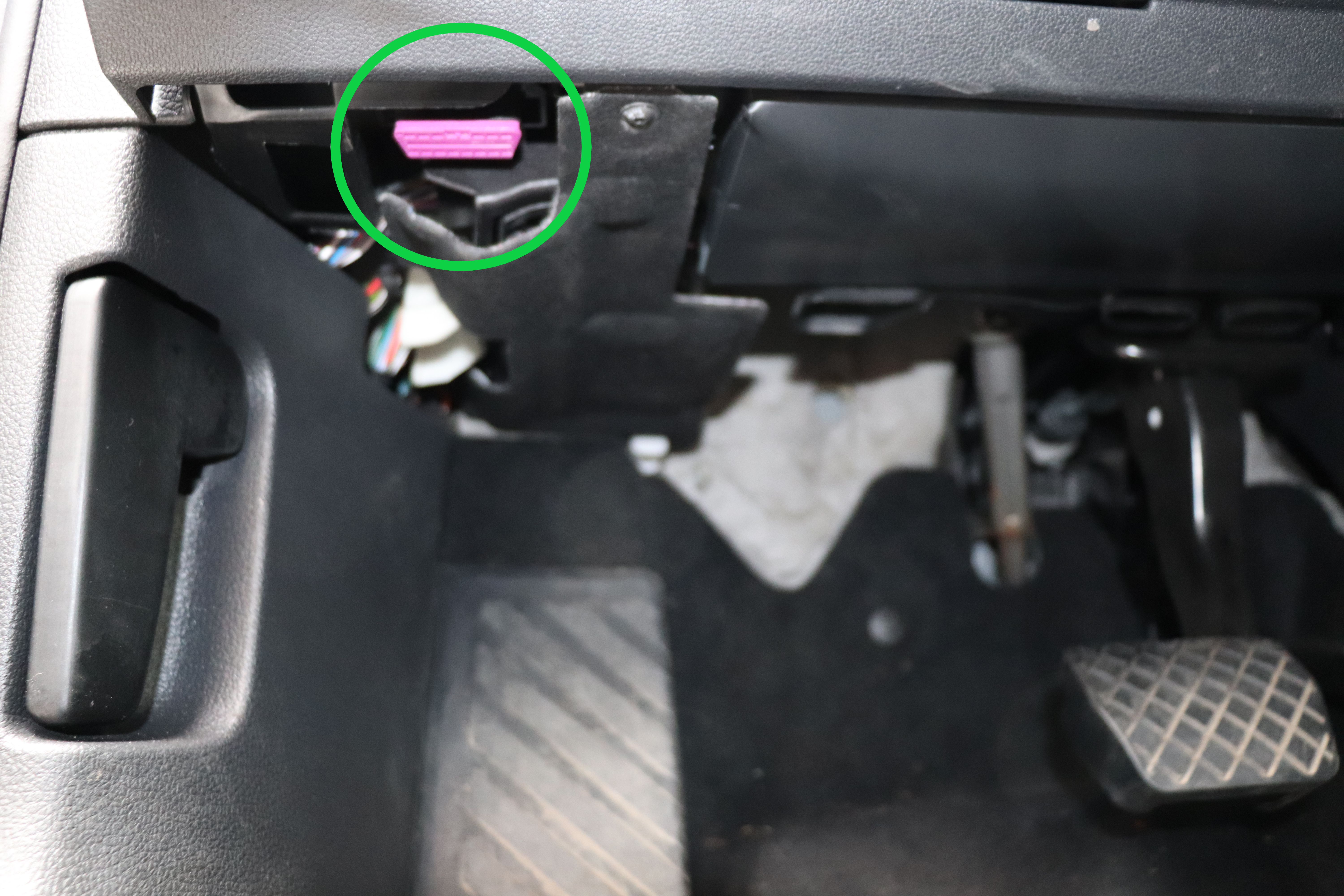

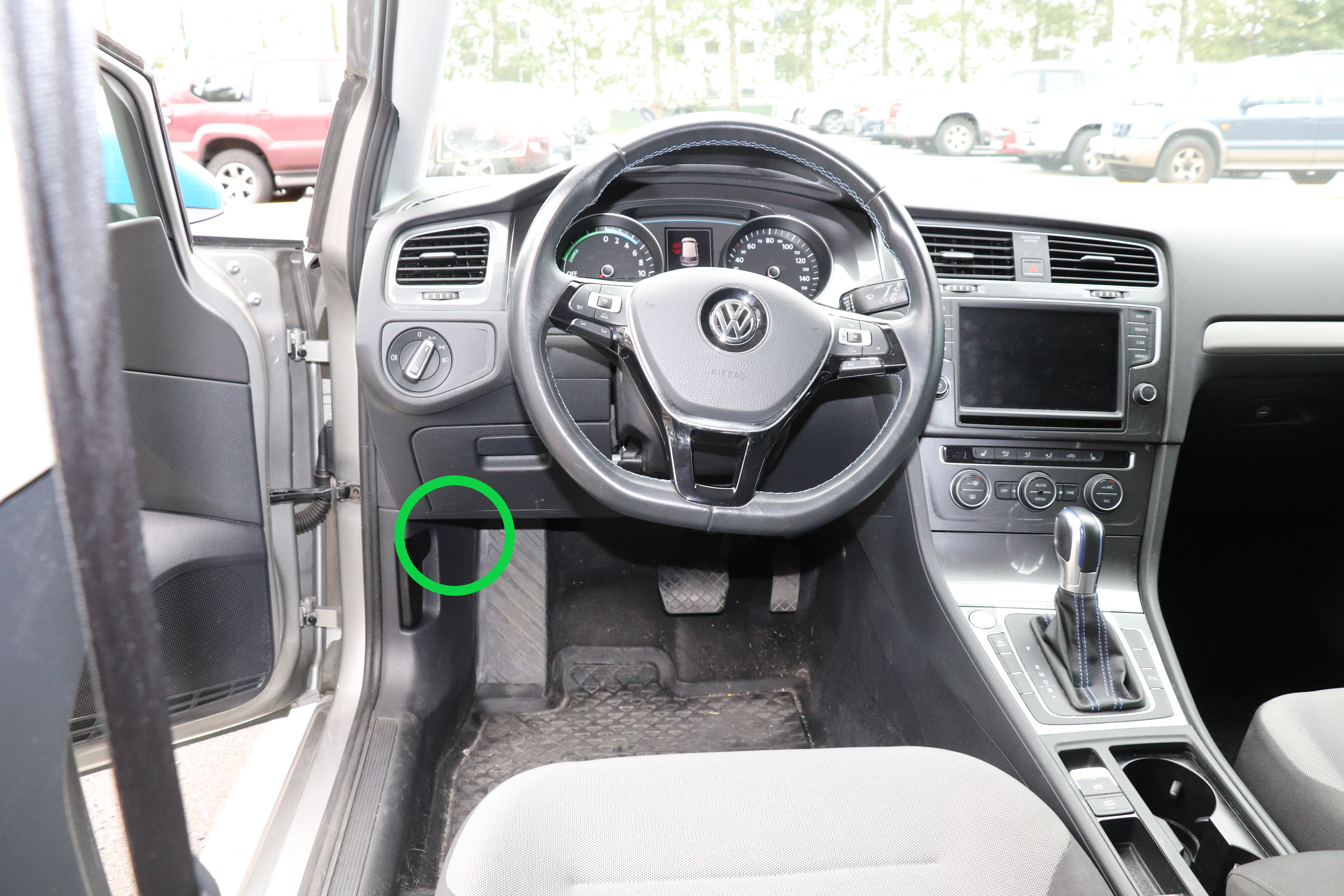

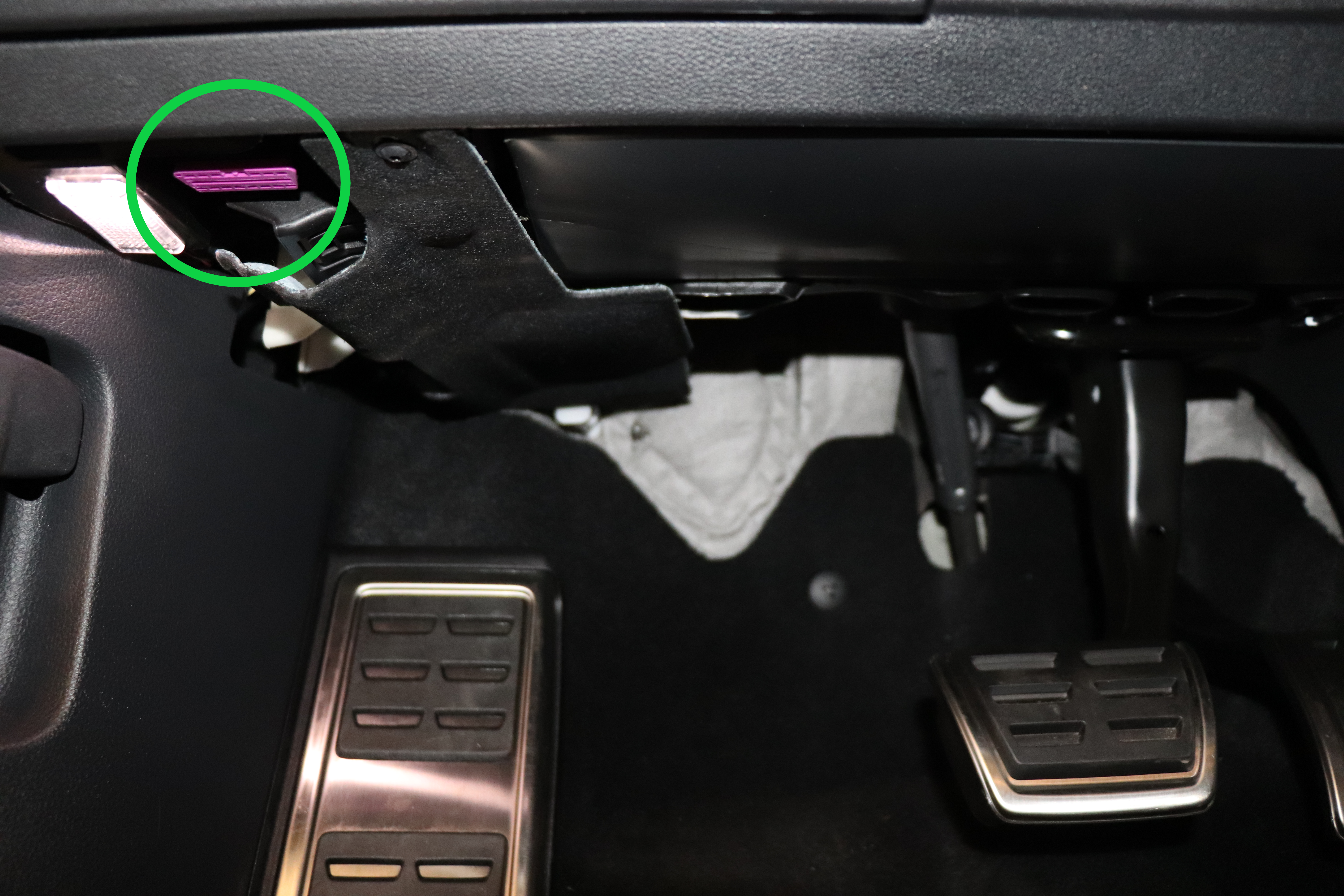

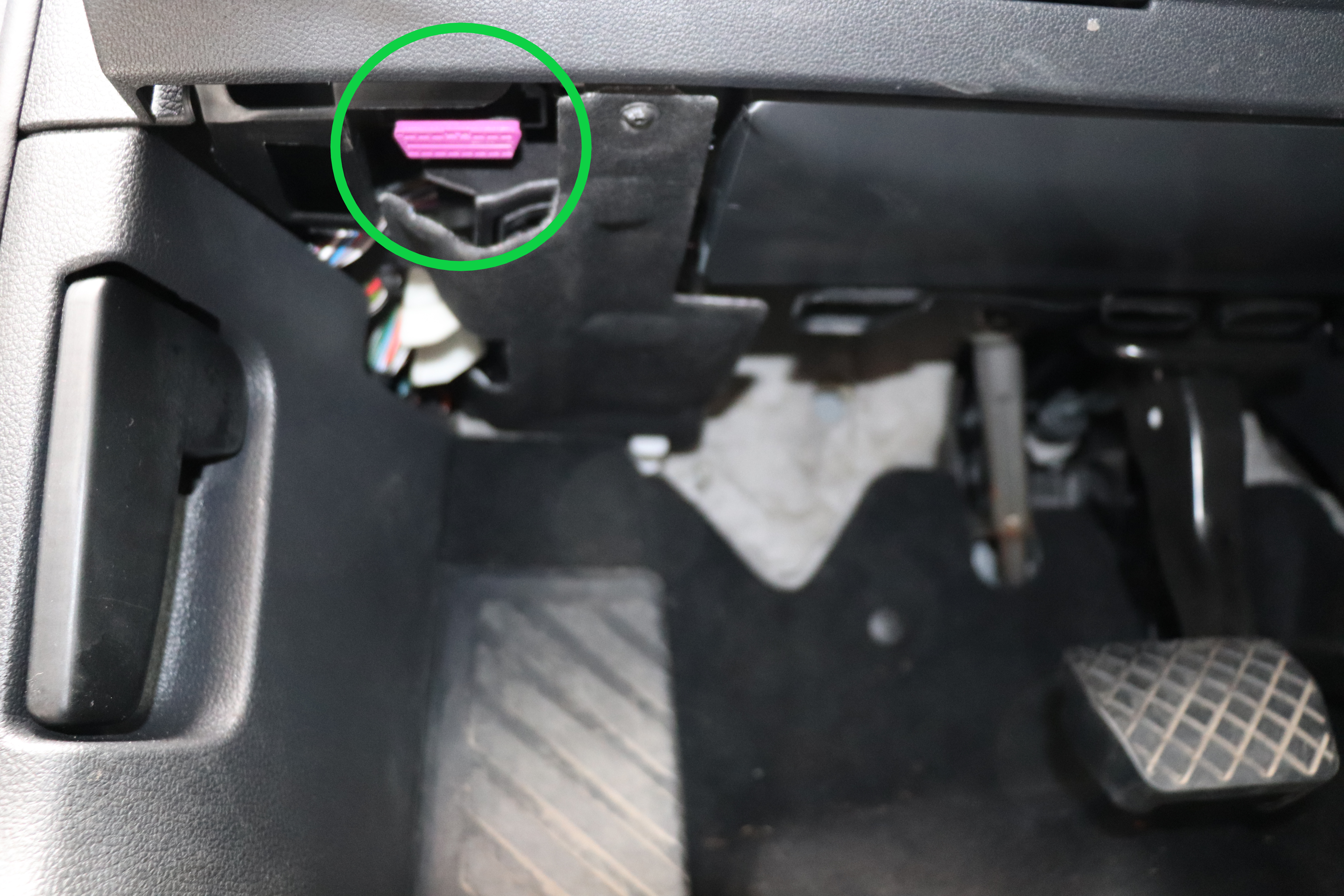

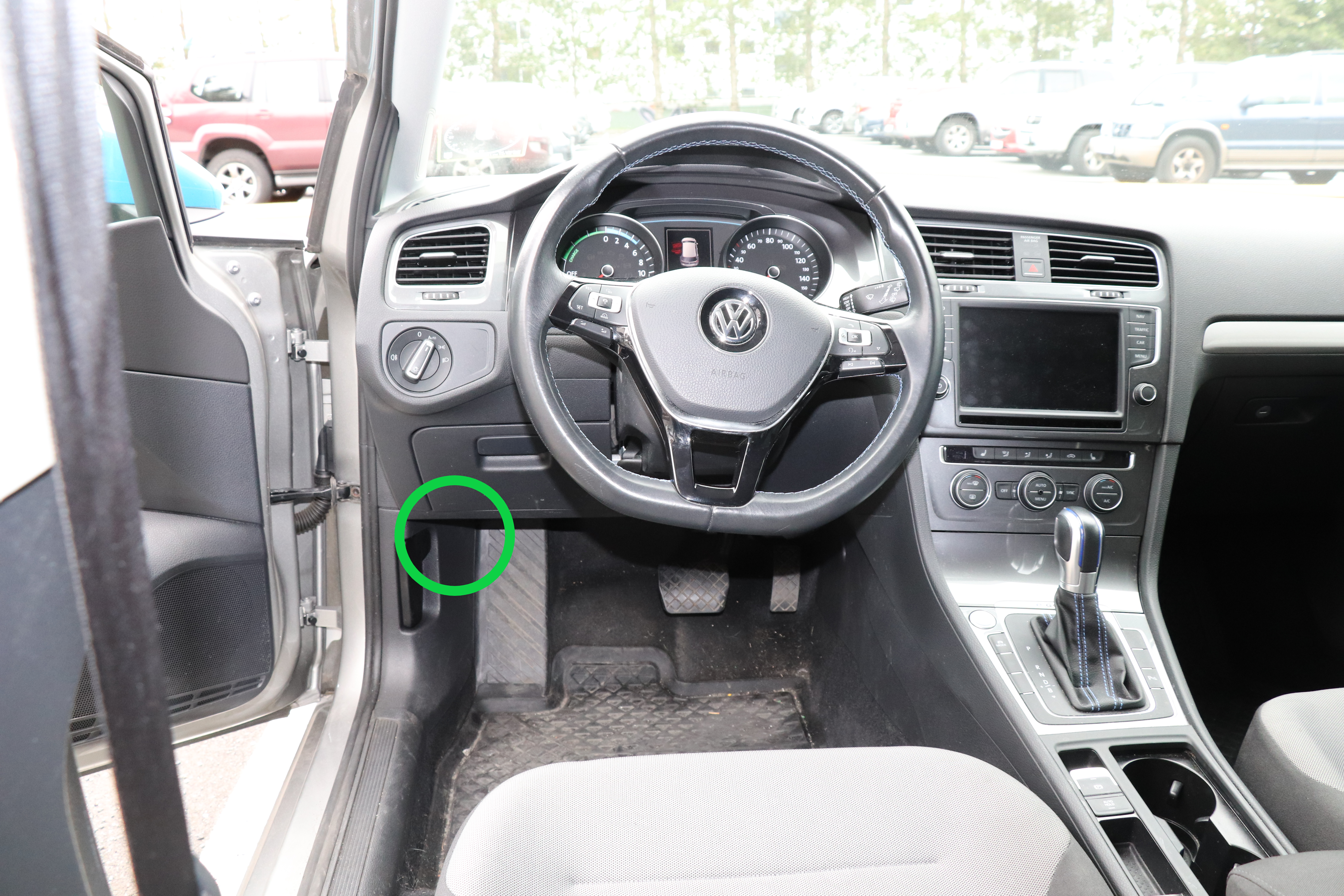

Volkswagen e-Golf

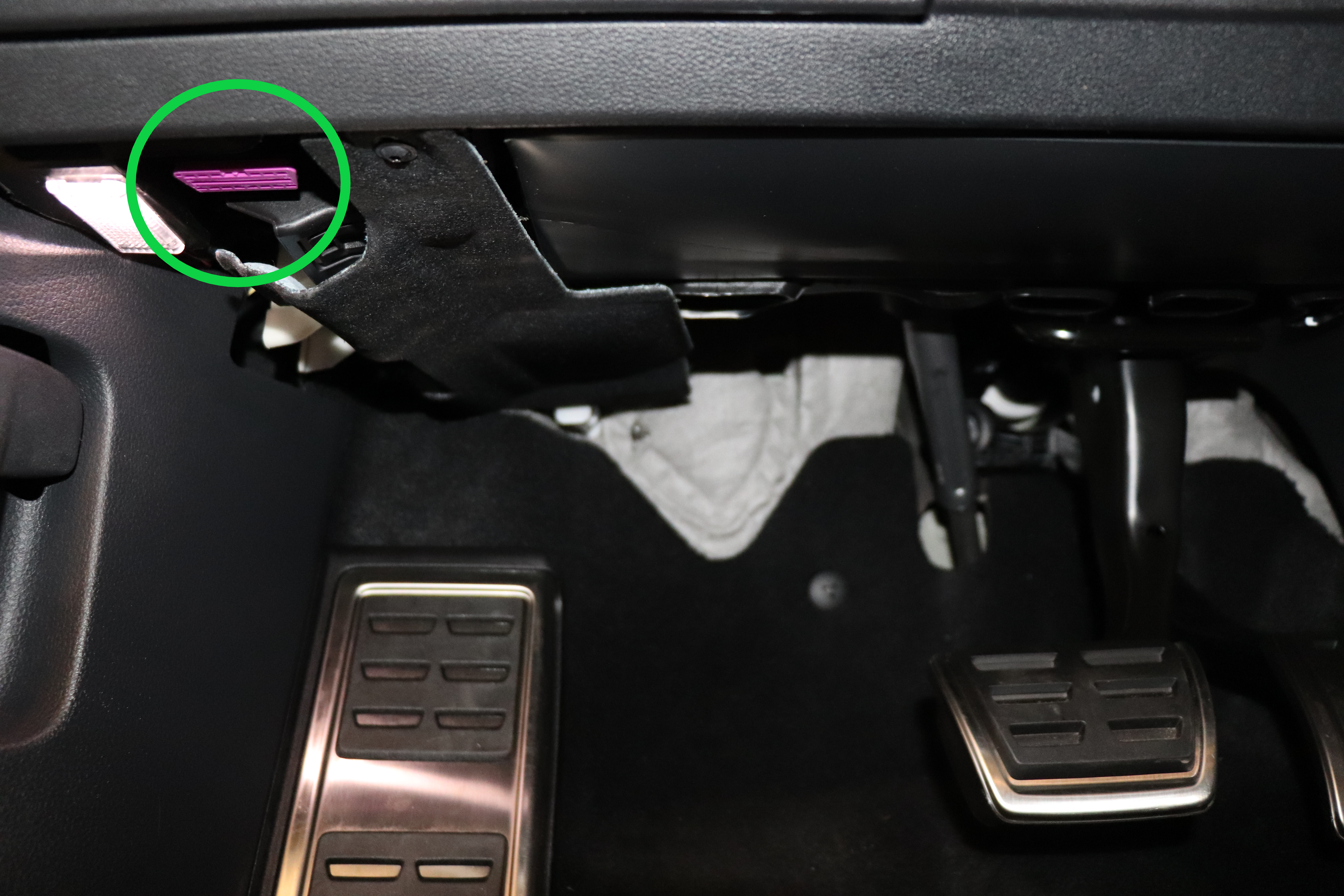

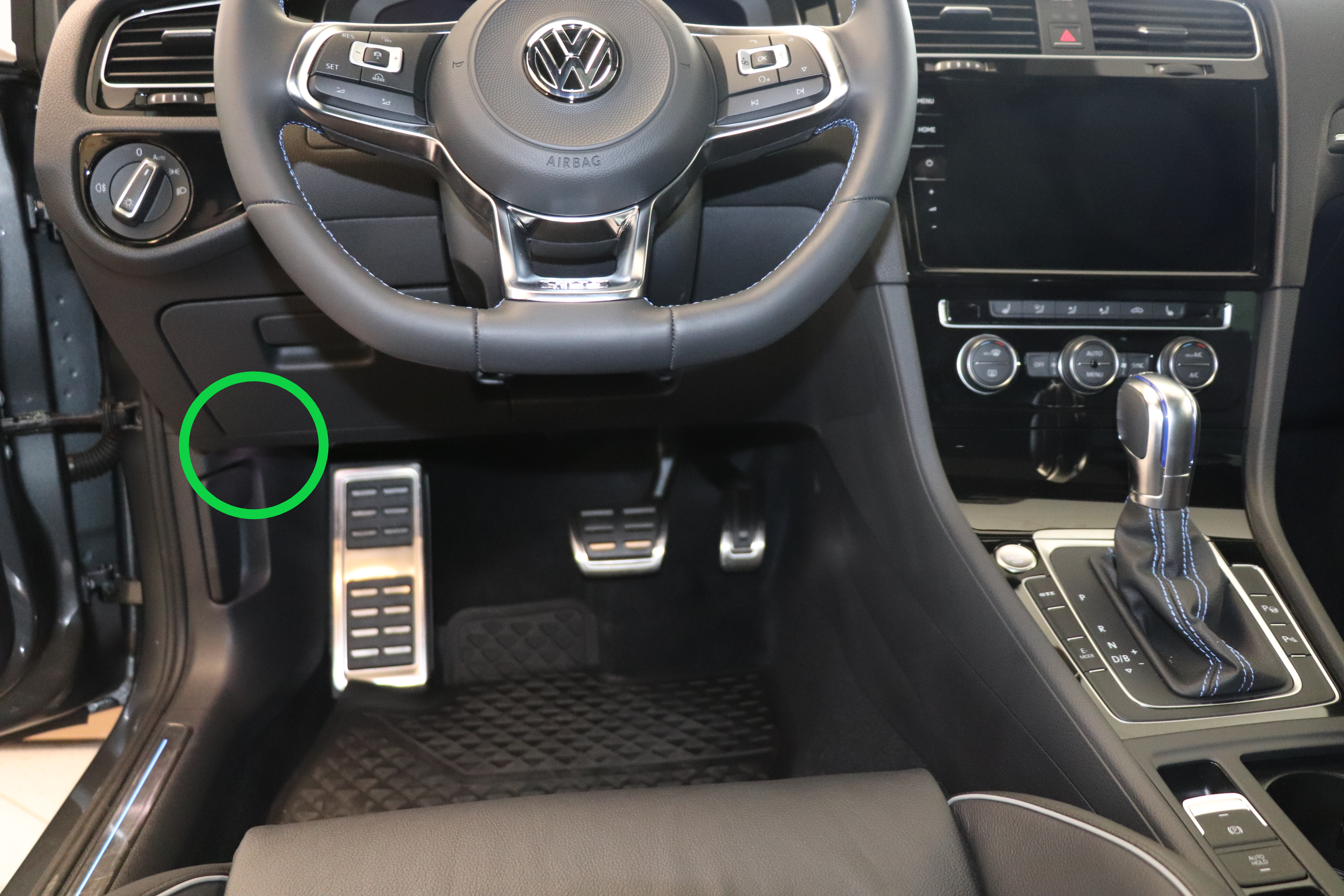

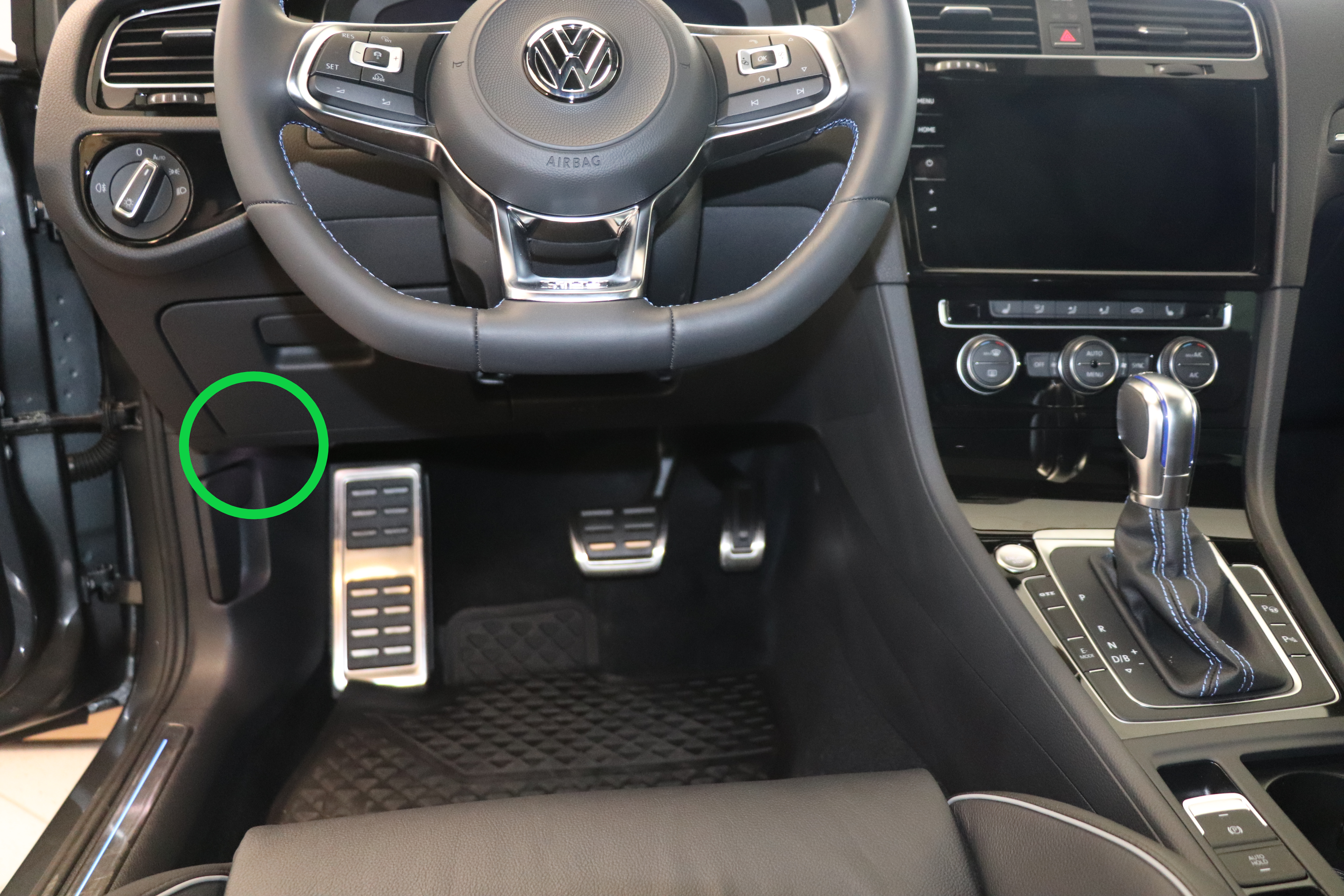

Volkswagen Golf GTE

Einnig er hægt að finna upplýsingar um staðsetningu OBD-II tengis eftir bíltegundum hér:
https://www.carmd.com/wp/locating-the-obd2-port-or-dlc-locator
http://fitguide.installernet.com/progressive/
